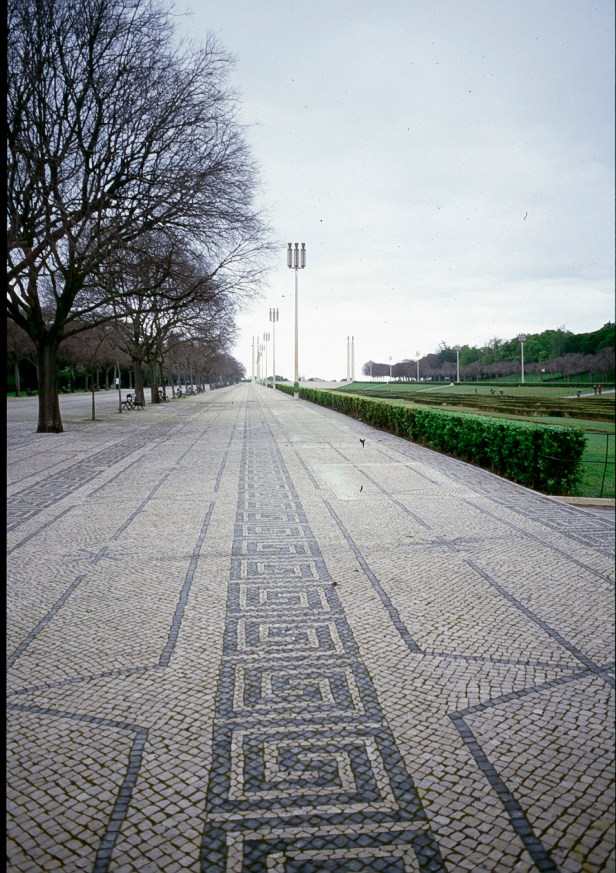

Pavimento en el Parque Eduardo VII en Lisboa

En todo el mundo, el hormigón y el asfalto han ido ganando terreno al suelo.  A pesar de su larga historia, el impacto de las carreteras y ciudades sobre el medio se hizo patente de una forma muy importante a mediados del siglo XIX con la Revolución Industrial.

La fabricación de cemento Porland, que dio lugar a la aparición del hormigón, y el invento en 1902 de la técnica del MAC ADAMS tuvo una gran repercusión en las condiciones de la vida urbana y evidentemente sobre las condiciones de crecimiento de las plantas en la ciudad.

Hay que diferenciar dos tipologías de pavimentación con características completamente diferentes: pavimentos permeables y pavimentos impermeables.

El Servicio de Parques y Jardines es consciente de los avances que comporta construir pavimentos permeables, tanto para la calidad de vida de las personas como de las plantas.  Este manual establece, los criterios de construcción y recepción de nuevos pavimentos de parques, paseos y plazas, instalando siempre que sea posible pavimentos permeables.

Se consideran permeables los pavimentos que permiten infiltraciones de agua hacia las capas freáticas del subsuelo, que pueden aprovecharse para regar o pasarán a disposición de las plantas.  Además estos pavimentos facilitan el intercambio de gases entre la tierra y la atmósfera mejorando la aireación de las raíces de los vegetales y la evaporación del agua con efectos refrescantes y amortiguadores de temperaturas ambientales.

Estos pavimentos se integran bien con la vegetación y crean espacios más naturales, además de ser los más adecuados para los jardines históricos y clásicos.  El inconveniente más importante que presentan los pavimentos de tipo blando son los problemas de escorrentías en espacios de topografía accidentada.

Los pavimentos impermeables, si bien estéticamente ofrecen más posibilidades y un mantenimiento menos caro, con su aplicación incrementan la impermeabilización del suelo urbano.

pavimentos-de-jardines-a-lop
Pavimentos duros

Pavimentos duros

Por este motivo, cuando no sea indispensable por problemas técnicos, se aconseja la utilización de pavimentos permeables blandos o si no como más, permeables duros.  En función de su construcción o colocación podemos dividir los pavimentos en:

Pavimentos permeables duros:

Son aquellos pavimentos que tienen una base de materiales disgregados.

– Adoquines (natural o artificial)

– Losas de piedra natural con juntas permeables.

– Losas prefabricadas con juntas permeables.

Pavimentos permeables blandos:

     Disgregados.- Garbancillo, arenas, tierra volcánica, grava de cantera, marmolina.

Compactos.- Arena de río, albero.

Especiales.- Maderas.

Pavimento permeable duro.

Adoquines natural o artificial.

– Caja de pavimento. mínimo 18 cm. de profundidad.

– El nuevo perfil de excavación tendrá que ser necesariamente de tierra libre de restos o escombros.

– Se verterá y extenderá y compactará dentro de la caja del pavimento una capa de grava granítica de 15 cm. de grosor como mínimo y se obtendrá un nuevo perfil sobre el cual se extenderá una capa de arena de 3 cm. de espesor como mínimo.

– Una vez terminadas estas operaciones se colocarán las cajas bien sean de piedra natural o artificial y se sellarán las juntas con arena.

– Para colocar adecuadamente este pavimento hará falta colocar bordillos laterales para evitar la abertura de las juntas y el consiguiente desplazamiento de las piezas.

pavimentos-de-jardines-aky

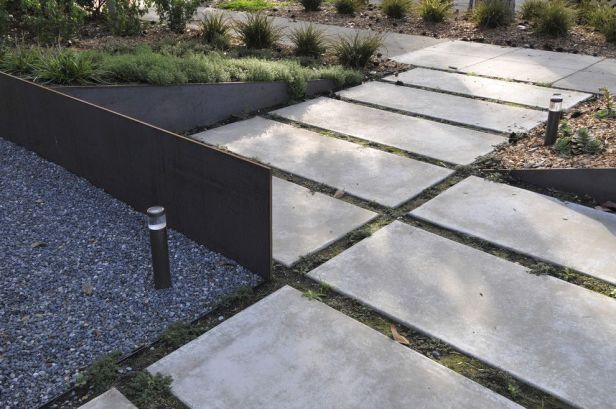

Placas de piedra natural o artificial.

– Caja de pavimento. Mínimo 20 cm. de profundidad.

– El nuevo perfil de excavación deberá ser necesariamente de tierra libre de restos y escombros.

– Se verterá sobre la caja de pavimento una cantidad de grava granítica de 15 cm. de espesor como mínimo y se obtendrá un nuevo perfil sobre el cual se extenderá una capa de arena de 5 cm. de espesor como mínimo.

– Una vez terminadas estas operaciones se colocarán las losas, bien sean de piedra natural o artificial y se sellarán las juntas con arena.

– Para colocar adecuadamente este pavimento se colocarán bordillos perimetrales para evitar la abertura de las juntas y el consecuente desplazamiento de las piezas.

  Placas de piedra natural o artificial.

– Caja de pavimento mínimo 20 cm. de profundidad.

– El nuevo perfil de excavación deberá ser necesariamente de tierra libre de restos y escombros.

– Se verterá sobre la caja de pavimento una cantidad de grava granítica de 15 cm. de espesor como mínimo y se obtendrá un nuevo perfil sobre el cual se extenderá una capa de arena de 5 cm. de espesor como mínimo.

– Una vez terminadas estas operaciones se colocarán las losas, bien sean de piedra natural o artificial y se sellarán las juntas con arena.

– Para colocar adecuadamente este pavimento se colocarán bordillos perimetrales para evitar la abertura de las juntas y el consecuente desplazamiento de las piezas.

   Placas prefabricadas.

– Caja de pavimento.- Mínimo 20 cm. de profundidad.

– El nuevo perfil de excavación tendrá que ser necesariamente de tierra libre de restos o escombros.

– Dentro de la caja del pavimento se verterá una capa de grava granítica de 15 cm. de espesor como mínimo.

Posteriormente se compactará para obtener el nuevo perfil sobre el cual se extenderá una capa de arena de 5 cm. de espesor como mínimo.

– Terminadas estas operaciones se procederá a la colocación de las piezas de losa calada para obtener un asentamiento eficaz de las mismas.

– Posteriormente se procederá a extender tierra vegetal para darle el perfil establecido en el proyecto.

bloques-de-hormigon-losa_cesped2
Pavimentos permeables blandos.

Disgregados (gravillas, arenas, tierra volcánica, marmolina).

– Caja de pavimento: mínimo 25 cm. de profundidad.

– El nuevo perfil de excavación tendrá que ser necesariamente de tierra libre de restos o escombros.

– Dentro de la caja del pavimento se verterá una capa de grava granítica de 15 cm. de espesor como mínimo.  Posteriormente se compactará para obtener un nuevo perfil sobre el que se extenderá una capa de gravilla, arena, y tierra volcánica o marmolina de 10 cm. de espesor como mínimo.

– Una vez terminadas estas operaciones se nivelará el pavimento a efectos de conseguir el perfil deseado.

Compactos. (Arenas gruesa y albero).

– Caja de pavimento.- Como mínimo de 25 cm. de profundidad.

– El nuevo perfil de excavación tendrá que ser necesariamente de tierra libre de restos y escombros.

– Dentro de la caja de pavimento se verterá una capa de grava granítica para arena o capa de granzas de albero para albero como mínimo de 15 cm. de espesor.  Posteriormente se compactará para obtener un nuevo perfil, sobre el cual se extenderá una capa de arena gruesa o albero cernido de 10 cm. de grueso como mínimo.

El albero irá mezclado 1:3 con cal cernida.

– Al mismo tiempo que se compacta el pavimento de arena o albero, hace falta irlo regando para conseguir una perfecta compactación y asentamiento.

– El pavimento tendrá un desnivel de 2% que se iniciará en el eje central del pavimento y tendrá hacia la entrega en el borde o canaletas y otro del 2 al 4% que se iniciará en la canaleta y acabará en la entrega del borde, si es que ésta efectivamente se construye.

ProEXR File Description =Attributes= cameraAperture (float): 36.000004 cameraFNumber (float): 8.000000 cameraFarClip (float): 60.000000 cameraFarRange (float): 1000.000000 cameraFocalLength (float): 50.000000 cameraFov (float): 39.353836 cameraNearClip (float): 0.829600 cameraNearRange (float): 0.000000 cameraProjection (int): 0 cameraTargetDistance (float): 7.500986 cameraTransform (m44f) channels (chlist) compression (compression): Zip16 dataWindow (box2i): [0, 0, 2477, 2477] displayWindow (box2i): [0, 0, 2477, 2477] lineOrder (lineOrder): Increasing Y pixelAspectRatio (float): 1.000000 screenWindowCenter (v2f): [0.000000, 0.000000] screenWindowWidth (float): 1.000000 =Channels= A (float) B (float) G (float) MM 1-2-3.B (float) MM 1-2-3.G (float) MM 1-2-3.R (float) MM 10-11-12.B (float) MM 10-11-12.G (float) MM 10-11-12.R (float) MM 4-5-6.B (float) MM 4-5-6.G (float) MM 4-5-6.R (float) MM 7-8-9.B (float) MM 7-8-9.G (float) MM 7-8-9.R (float) R (float) VRayGlobalIllumination.B (float) VRayGlobalIllumination.G (float) VRayGlobalIllumination.R (float) VRayLighting.B (float) VRayLighting.G (float) VRayLighting.R (float) VRayOcclusion.B (float) VRayOcclusion.G (float) VRayOcclusion.R (float) VRayRawReflection.B (float) VRayRawReflection.G (float) VRayRawReflection.R (float) VRayReflection.B (float) VRayReflection.G (float) VRayReflection.R (float) VRayRefraction.B (float) VRayRefraction.G (float) VRayRefraction.R (float) VRaySelfIllumination.B (float) VRaySelfIllumination.G (float) VRaySelfIllumination.R (float) VRaySpecular.B (float) VRaySpecular.G (float) VRaySpecular.R (float) VRayWireColor.B (float) VRayWireColor.G (float) VRayWireColor.R (float) Z (float)
Pavimentos especiales (maderas)
– Caja de pavimento. Como mínimo de 10 cm. de profundidad.

– El nuevo perfil será necesariamente de tierra libre de restos y escombros.

– Dentro de la caja del pavimento se verterá una capa de grava granítica de 10 cm. de espesor como mínimo.

– Se colocarán y fijarán las traviesas y posteriormente los listones o piezas de madera que han de formar el nuevo pavimento.

     PAVIMENTOS IMPERMEABLES.

“Panot” O Baldosa

– Caja de pavimento.- Como mínimo de 15 cm. de profundidad.

– Se verterá y extenderá una solera de hormigón de 10 cm. de grosor dentro de la caja de pavimento.  En ultimo lugar se extenderá una capa de mortero en seco de 3 cm. de espesor.

– Acabadas estas operaciones se procederá a la colocación de las losas y la “canaletas” si hace falta.

Con el posterior riego y extendido de lechada se conseguirá el perfil establecido en el proyecto con un desnivel del 2% que se iniciará en el eje central del pavimento y tenderá hacia la entrega en el borde o la canaleta y otro del 2 al 4% que se inicia en la canaleta y acaba en la entrega del borde, si es que este se construye.

Losas de piedra natural o prefabricadas, adoquines natural o artificial y cerámicas (ladrillo manual).

– Caja de pavimento.- Mínimo de 15 cm. de profundidad.

– Se verterá y extenderá una solera de hormigón de 10 cm. de espesor dentro de la caja del pavimento.  En último lugar se extenderá una capa de mortero en seco de 3 cm. de espesor.

– Acabadas estas operaciones se procederá a la colocación de las losas con las juntas selladas al vacío o con arena según el proyecto.

– El pavimento tendrá un desnivel de 2% que se iniciará en el eje central del pavimento y tendrá hacia el borde o la canaleta, y otro de un 2 al 4% que se iniciará en la canaleta y acabará en la entrega en el borde si está efectivamente se construye

Mezclas bituminosas.

– Caja de pavimento.- Mínimo de 15 cm. de profundidad.

– Se verterá y extenderá una solera de hormigón de 10 – 15 cm. de espesor en la caja del pavimento, y sobre ésta un riego de imprimación.

– Terminadas estas operaciones se procederá al extendido, refinado y nivelación de la mezcla bituminosa para la formación de la capa de rodadura.  Se construirá la canaleta si hace falta sobre un lecho de mortero en seco de 3 cm. de espesor.

– El pavimento tendrá un desnivel de 2% que se iniciará en el e je central del pavimento y tenderá hacia la entrega de los bordes o la canaleta, y otro de un 2 al 4% que se iniciará en la canaleta y acabará en la entrega del borde si es que este efectivamente se construye.

aripaq-pavimento-ecologico-para-exteriores-k
Aripaq pavimento ecologico para-exteriores

SUELOS IMPERMEABLES CON ASPECTO PERMEABLE.

Esta técnica consiste en transformar el suelo natural (por ejemplo arena gruesa o albero) en un pavimento duro y resistente.  Esta solución se aconseja cuando hay problemas de topografía accidentada y hace falta que sin cambiar el aspecto del suelo, evitar las escorrentías o erosiones.   Aplicando un producto sintético que forma un conglomerado con las partículas del terreno, continua manteniéndose el aspecto original pero ofreciendo más resistencia e impermeabilidad.

Para aplicar este tipo de pavimento, la operación más importante que es necesario hacer es el estudio del suelo original, para determinar la dosis del producto que hará falta utilizar.  El suelo ha de permitir la penetración de la disolución, que se compone de dos partes líquidas que hay que diluir en agua.  La aplicación se realiza por riego directamente sobre la tierra.

Seguidamente hace falta compactar y sellar para endurecer la capa superficial.

pavimento-terrizo-aripaq
Pavimento ecologico Airpaq

CONDICIONES DE CONSTRUCCIÓN

– Lo primero que es necesario hacer para determinar que pavimento se utilizará es estudiar el tipo de obra que se ha de ejecutar y tener en cuenta el uso que se va a dar al espacio, su topografía etc.

Siempre se tendrán en cuenta las necesidades de las personas con discapacidad para su uso y recreo..

– El pavimento que circunda los alcorques debe ser de piezas de características especiales, a una distancia perimetral de 60 cm.  El relieve de este pavimento al pisarlo o al hacer deslizar el bastón, alerta a las personas invidentes de la presencia de un árbol.

– Si el desnivel está en un O y el 8% se podrá utilizar cualquier tipo de pavimento permeable que establezca el proyecto.  Si los desniveles son superiores al 8% se tendrá que construir un pavimento de características impermeables.

– En cualquier caso, cuando el pavimento circunde espacios ajardinados tendrá que colocarse un bordillo separador para delimitar y proteger la zona ajardinada del espacio de paseo o tránsito.  Para instalarlo se abrirá una zanja de 30×30 cm. se colocará el bordillo dentro y se sujetará con hormigón (en el caso de borde metálico, la capacidad de la zanja será de 15×15 cm.).

– Cuando se crea oportuno, además del borde delimitador también se construirá una canaleta que canalice las aguas e imbornales para recogerla.

– Para modificar o sustituir pavimentos en parques y jardines, paseos y plazas se tendrá que adoptar a lo que se han expuesto anteriormente y ajustarse a las necesidades topográficas o a los condicionantes que puedan existir de tipo urbanístico o histórico en el lugar donde se interviene.

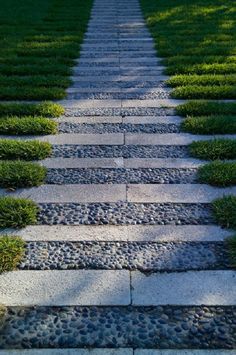

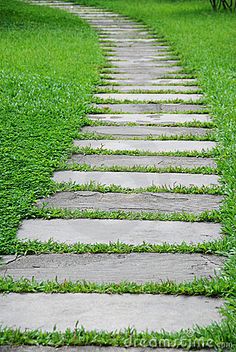

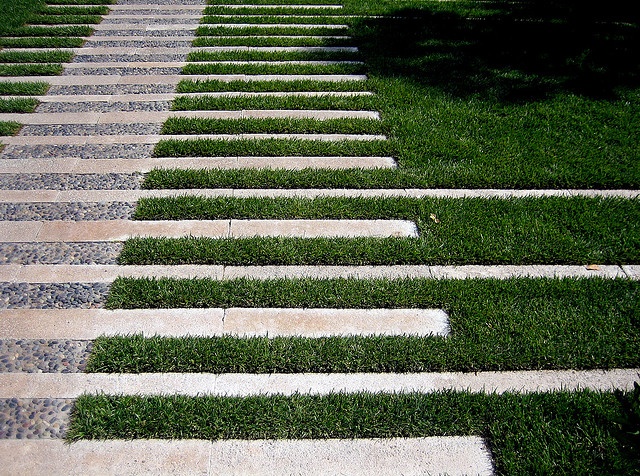

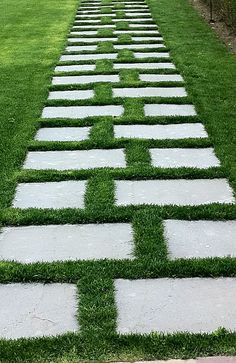

pavimentos-de-jardines-aa pavimentos-de-jardines-ab pavimentos-de-jardines-aspavimentos-de-jardines-ac

     REQUISITOS DE OBLIGADO CUMPLIMIENTO PARA EL CONTRATISTA.

La construcción del pavimento tendrá que cumplir la Normativa Técnica de la Edificación (N.T.E.) por lo que hace a la composición y calidad de los materiales.

     REQUISITOS PARA LA RECEPCIÓN.

– Al terminar la obra, finalizado su plazo de garantía, el pavimento ha de presentar un aspecto visual perfecto.

– La construcción, elección de materiales y las características técnicas del pavimento tendrán que ajustarse a las condiciones establecidas en el proyecto inicial aprobado, o a las modificaciones dictadas por el Servicio de Parques y Jardines en el informe del mismo.

El pavimento tendrá que soportar, con un resultado óptimo, todas las pruebas que se consideren oportunas y tendrá que ajustarse a las exigencias para las que ha sido proyectado.

Sevilla junio 1997
