PLIEGO DE CONDICIONES TÉCNICAS PARA EL DISEÑO, LA EJECUCIÓN Y LA RECEPCIÓN DE ESPACIOS VERDES 2020.-4ª ENTREGA

12 REDACCIÓN DEL PROYECTO

 Los proyectos de creación, rehabilitación o mejora de los espacios verdes deberían profundizar en la esencia de la forma del espacio verde urbano y determinar los objetivos que la vegetación debe alcanzar, teniendo en cuenta los aspectos sociales, ambientales, históricos, y contextuales que deberían conformar el espacio público de la ciudad. Los promotores deberán cumplir los criterios definidos por PiJBIM para obtener la aprobación mediante informe preceptivo de los proyectos -públicos o privados- que impliquen la creación y/ modificación de los espacios verdes. Esta obligación incluye cualquier tipo de intervención sobre los espacios verdes, y en particular los árboles, sea a nivel aéreo o radical. Uno de los criterios principales para la aprobación de los proyectos será el respeto por la vegetación existente, especialmente los árboles maduros, y su integración dentro del diseño. Los proyectos deberán ser redactados de acuerdo con los criterios técnicos expresados ​​en este PTEV, con las líneas estratégicas reflejadas en las Medidas de Gobierno del Ayuntamiento, Normativas, Planes, Ordenanzas, Carta del Verde, documentos de gestión de la conservación y otros criterios de diseño de PiJBIM, los mismos criterios serán de aplicación en la ejecución del proyecto, de acuerdo con el contenido y las determinaciones del documento técnico aprobado o informado por PiJBIM, que podrá declinar la recepción de los mismos si no se cumple esta condición. La potestad de PiJBIM extiende también a la posibilidad de realizar requerimientos específicos y solicitar condiciones especiales aplicables a cada proyecto, sin tener que estar reflejados en este pliego. Las modificaciones sustanciales de proyectos ya aprobados o un plazo agotado del informe de proyecto aprobado, sea en la fase de proyecto o de ejecución, requerirán la pertinente modificación del documento técnico y una nueva aprobación mediante informe preceptivo por parte de PiJBIM.

12.1. INFORME PRECEPTIVO

PiJBIM tiene la competencia de informar preceptivamente los proyectos que afectan espacios ajardinados, arbolado viario, riego, áreas de juego, áreas de perros y otros asimilables a sus competencias; y de designar a los responsables de espacio público para los espacios verdes de la ciudad de Barcelona, ​​llamados como recibes. A la informes preceptivos se detallan los puntos del proyecto que debe arreglar por aprobación, y su gestión, una vez emitido el informe, se competencia del departamento de Proyectos y Recepciones, que también recibe los informes preceptivos de otros Responsables de Espacio público implicados y vela para que también se cumpla el protocolo establecido de condiciones, plazos de entrega, caducidad, etc. La aprobación de los proyectos por parte del recibes de PiJBIM extiende exclusivamente al cumplimiento de los contenidos mínimos presentados documentalmente, y no constituye una auditoría de proyecto, ni valida las omisiones, incoherencias, carencias o defectos del proyecto, especialmente entre planos y presupuesto, que permanecerán responsabilidad del redactor y promotor del proyecto. Las mediciones, en particular, no serán responsabilidad de los recibes en caso, que se limitarán a solicitar todo aislado que los proyectos deberían incluir si el gestor de los proyectos actúas de forma diligente. PiJBIM podrá exigir las medidas necesarias para corregir errores o defectos de los proyectos en cualquier fase sin que su aprobación de la documentación presentada sea eximente de cumplimiento de estas peticiones.

12.2. CRITERIOS GENERALES

 El proyectos se redactarán bajo la perspectiva general del espacio verde y arbolado de la ciudad como infraestructura verde, donde los elementos vegetales se convierten en un elemento estructural con prestaciones y Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 230 necesidades específicas, bajo el prisma de un modelo de conservación ecológico o naturalizado, y por tanto condicionantes de las soluciones de diseño. Sin embargo, el planteamiento de los proyectos tendrá en cuenta aspectos de movilidad, inclusividad, género, integración ambiental, ciclo de vida y conservación, y la gestión sostenible de recursos en infraestructuras y servicios. Uno de los primeros objetivos que deben plantearse en el momento de proyectar un espacio verde es la mejora en la oferta de los equipamientos destinados al uso ciudadano para facilitar nuevas actividades y propiciar su uso, así como la práctica de una vida saludable y deportiva. Por eso es interesante que el diseño de los espacios verdes incorpore todos aquellos elementos de mobiliario urbano que faciliten la estancia a los usuarios y les proporcionen comodidad. La selección del equipamiento de un parque se hará en función de los futuros usuarios: debe ser seguro para los niños, confortable para los adultos y recreativo para los adolescentes. Uno de los objetivos de los proyectos debe ser objeto minimizar todo lo posible los impactos sobre la fauna y la vegetación establecida y aprovechar al máximo los recursos existentes, procurando su integración bien en mismo espacio, bien en otro, por lo que los materiales disponibles no se tiren hasta el final de su vida útil. El diseño de la estructura vegetal se fundamentará la analogía funcional de un ecosistema mediterráneo de referencia. Para naturalizar los espacios verdes habrá que aplicar criterios análogos a los ecosistemas mediterráneos, facilitando la creación de hábitats y poniendo de relieve el potencial de las comunidades vegetales con mayor potencial de biodiversidad, como los herbazales, las comunidades arbustivas y el patrimonio arbóreo autóctono.

 12.3. TAREAS PREVIAS

 Antes de tomar decisiones sobre el proyecto es necesario realizar una serie de operaciones previas que incluyen la visita al emplazamiento, el levantamiento topográfico y la realización de calas y/ una combinación de éstas con otras técnicas de detección de infraestructuras en el subsuelo como el geo-radar, para que haya justificación documental de los puntos elegidos por la plantación en fase de redacción del proyecto para minimizar o acotar problemas y cambios en fase de obra. Sin este apoyo documental la incertidumbre y por tanto el riesgo de incrementos económicos y demoras en la obra se multiplica significativamente. El proyecto que no contenga esta justificación se considerará incompleto por el riesgo asociado para la ejecución del proyecto. Asimismo, los proyectos contemplarán la vegetación y fauna existente como un patrimonio valioso a conservar, y la plantación de vegetación como una cuestión técnica con entidad propia y coherente con la vegetación existente. Al inicio de la redacción del proyecto, deberá inspeccionar el espacio existente para determinar su tipología: 1) Espacio sin vegetación 2) Espacio con vegetación 3) Espacio natural con comunidades vegetales de valor ecológico 4) Espacio con presencia de flora y fauna autóctona de interés los proyectos que de cualquier manera afecten o contemplen vegetación, deberán contener documentación técnica con un apartado específico donde se especifiquen los aspectos ecológicos, estéticos y funcionales considerados, que como mínimo serán los siguientes:

a) Estado actual y. Informe de estado actual de la vegetación, mobiliario, estructuras existentes con fotos

II. Plano de ubicación con leyenda de todos estos elementos existentes III. Informe de fauna urbana existente, medidas de protección y adaptación de la propuesta a su conservación.

b) Afectación de la vegetación y. Anexo de afectación de arbolado donde se especifique -por cada ejemplar- la especie, el perímetro, su estado, una foto de cada ejemplar y la justificación técnica de retirada, que deberá ser objetivamente significativa y razonada para merecer la validación de PiJBIM.

 Esta información será indispensable para realizar la Valoración Norma Granada que se añadirá al informe preceptivo del proyecto.

 II. Plano donde se contemple el arbolado afectado o retirar el tipo de afectación, las medidas de protección y el arbolado a conservar con la propuesta de arbolado nuevo.

 III. Plano donde se contemple también el resto de vegetación no arbolada afectada o en sacar, especies y superficies, imágenes recientes de su estado y justificación de la afectación.

 IV. Hay que notar que no aceptarán justificaciones basadas en criterios estéticos o en el uso de un hardware elegido por razones de eficiencia de la ejecución. La maquinaria se adaptará a las condiciones de la vegetación, y no al contrario. c) Protección de la vegetación:

Anexo de protección de la vegetación existente con medidas de protección, soluciones provisionales, y mantenimiento de la vegetación existente

d) Jardinería propuesta y detalles de la plantación y. Estudio de suelo, de clima, de sombras, de usos del espacio, etc. para poder evaluar la idoneidad de la propuesta.

II. Especies, ubicación y densidad de plantación, con relación unidades / m2 y dimensiones de los contenedores y los ejemplares.

III. Perfiles de plantación por tipologías de vegetación y drenaje.

IV. Planos de sombras y soleamiento con las estructuras y árboles existentes así como de futuro con la sombra y desarrollo de las copas de los árboles a 10-20 años.

v. Propuesta de ásperos para el arbolado

e) Fauna urbana: Incluir informe sobre el estado actual, propuesta de actuación, medidas de protección ,nuevas estructuras, y otra información relevante para la protección y promoción de la fauna útil.

f) Pavimentos y encintados. y. Plano de pavimentos y pendientes y propuesta de medidas de seguridad en taludes, si es necesario. II. Secciones de encuentros entre diferentes materiales, espacios de plantación, pavimentos exteriores, áreas de juegos, etc, con detalles de encuentros, perfiles del terreno y niveles.

 g) Red de aguas de abastecimiento del riego y bebederos de perros. y. Información de la proximidad de redes de aguas freáticas o regeneradas en el ámbito del proyecto y valoración de su idoneidad para ala vegetación y suelos.

 II. Anexo de la red de riego con cálculos de necesidades hídricas y consumos por sectores

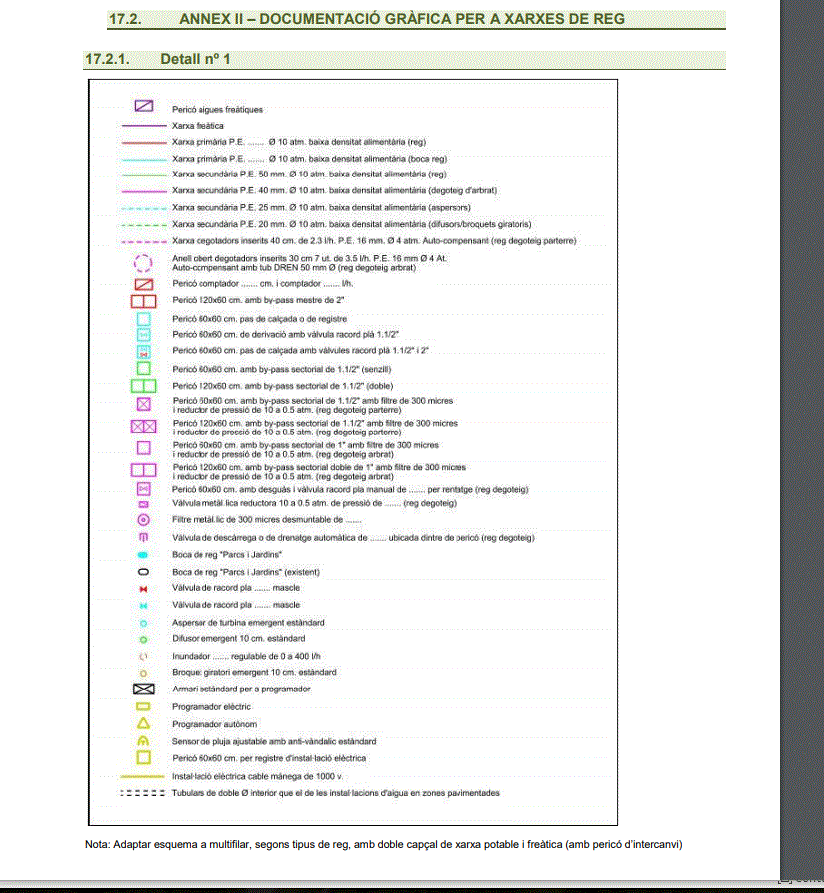

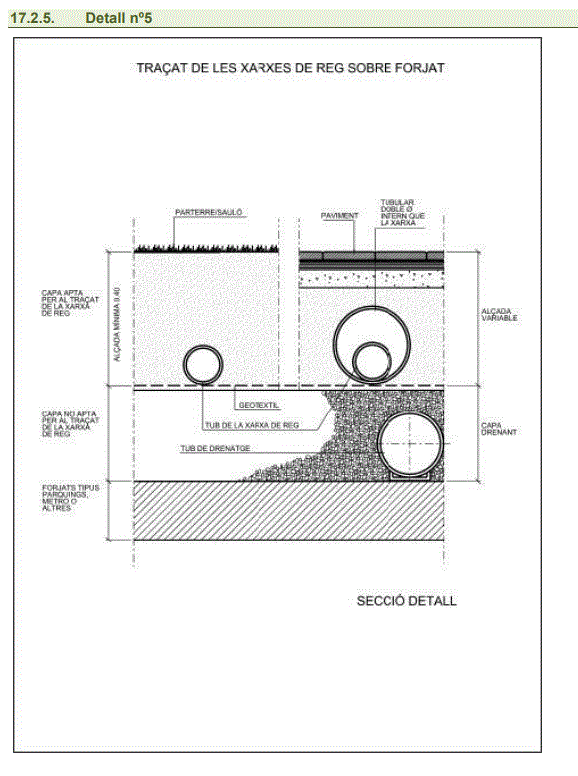

III. Plano de red de riego con la leyenda de PiJBIM

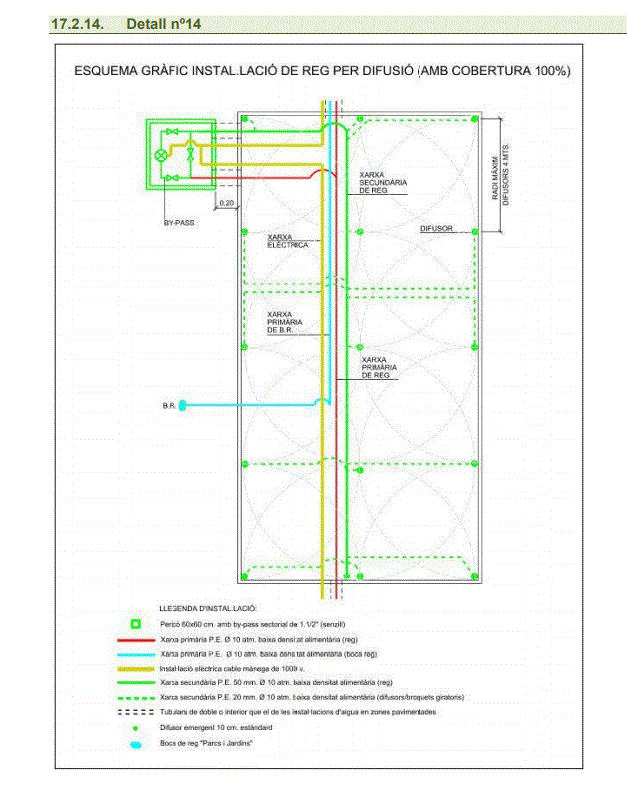

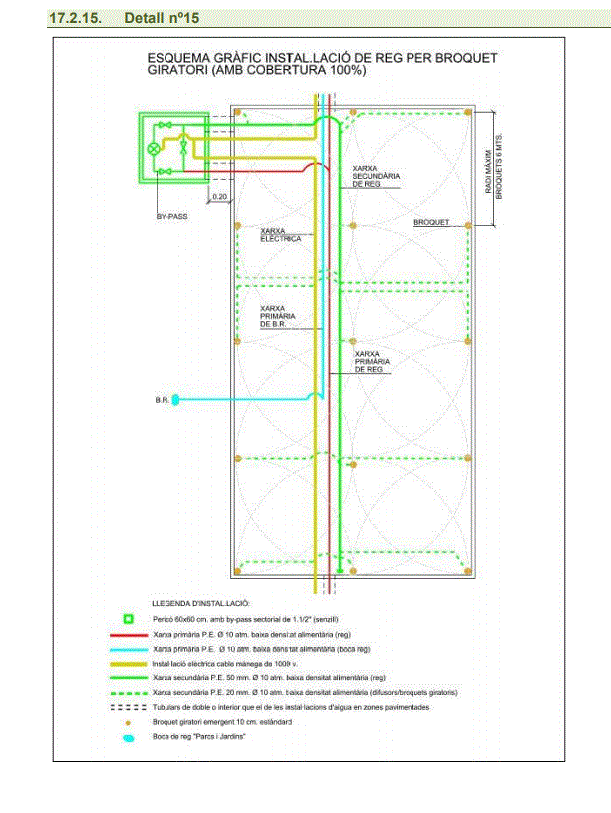

 IV. Diagrama de riego

 v. Tele gestión del riego

 h) Dispositivos y redes de drenaje convencionales o SUDS. y. Estudio y justificación de la implantación de SUDS

 II. Pruebas de infiltración

 III. Anexo de drenaje con cálculos y dimensionamiento del sistema

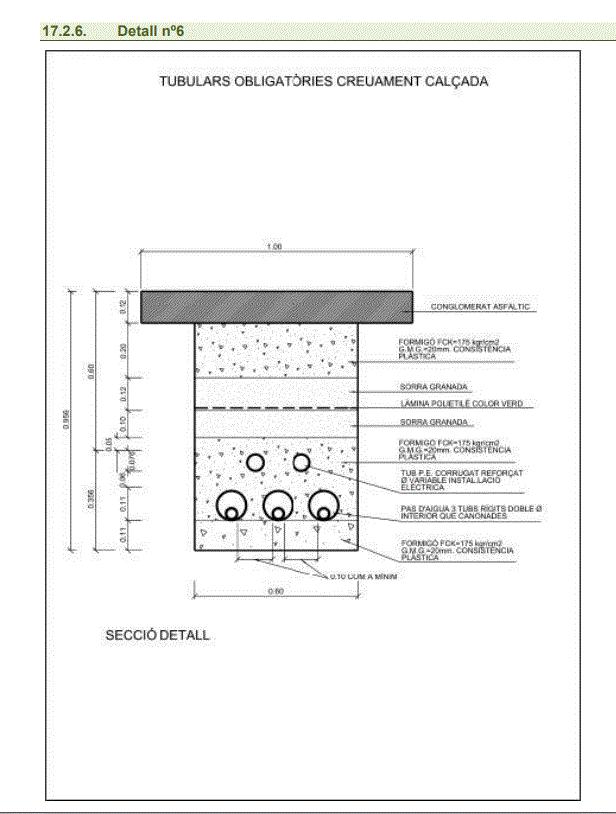

 IV. Planos de drenaje con detalles y secciones e) Infraestructuras, servicios y mobiliario. y. Anexo y plano de afectación de infraestructuras, servicios y mobiliario.

 II. Anexo y plano de nuevas infraestructuras, mobiliario y elementos a mantener.

III. Anexo y plano de señalización con características de cada uno de las señales, pictogramas e información.

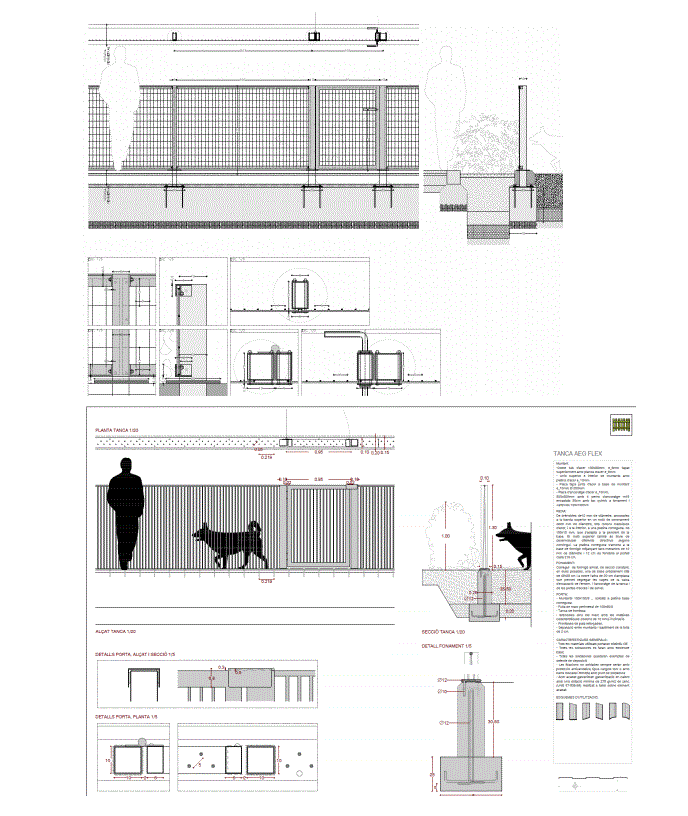

IV. Plano de cierre en los espacios cerrados (islas, parques, etc.) con detalles y materiales.

 j) Gestión de residuos vegetales. Aparte se deberán contemplar todos los anexos, planos y presupuesto de las diferentes áreas que se proyecten: áreas de juegos infantiles, áreas de personas mayores, circuitos de salud, áreas de perros, calistenia, otros elementos deportivos y de juego , etc. y que sean del mantenimiento de Parques y Jardines.

 El documento técnico establecerá las medidas de protección del suelo y la vegetación durante la ejecución del proyecto, y las actuaciones con el fin de disminuir los posibles efectos del proyecto sobre los recursos naturales y la vegetación existente.

12.4. DOCUMENTO TÉCNICO DE PROYECTO

 El proyecto estará constituir por un documento técnico con la descripción gráfica y escrita las especificaciones relativas a los espacios verdes y/ o vegetación en la memoria, planos, mediciones, condiciones técnicas, presupuesto y plan de gestión y de mantenimiento.

12.4.1. MEMORIA

La memoria describe por escrito el objeto de los trabajos, los antecedentes y la situación previa a la ejecución, las necesidades a satisfacer, la justificación de la solución adoptada, y los detalles y técnicas adoptadas. Constituye la descripción del espacio verde desde el punto de vista ecológico, estético, funcional y técnico y debe incluir el proyecto de jardinería propiamente dicho, pero también otros elementos como los pavimentos, riego, drenaje, alumbrado, gestión de residuos, obras de arte, mobiliario y señalización, límites de parterre permanentes, de obra y provisionales, entre otros. Como mínimo debe constar de los siguientes puntos:

 1) Ubicación y relación con el PGM.

2) Descripción del estado actual y los condicionantes principales.

 3) Objeto del proyecto.

 4) Descripción de la afectación del arbolado.

 5) Descripción del diseño y estructura general de las plantaciones, infraestructuras, servicios y equipamientos (caminos, sistema de riego, mobiliario urbano …).

6) Criterios de diseño: a) Funcionales y de uso b) ecosistémicos c) Paisajísticos d) Socioambientales e) De gestión

 7) Justificación técnica del tipo de vegetación elegida que exponga las diversas especies vegetales utilizadas y sus características y necesidades particulares, así como en relación con el uso del espacio verde.

 8) Plan de protección y mantenimiento de la jardinería, riego y la obra civil y capítulo presupuestario desglosado por tipologías, tareas y frecuencias a llevar a cabo.

El plan debe prever dedicación de personal técnico y apoyo administrativo a las tareas de mantenimiento de arbolado afectado

12.4.2. PLANOS

 Representación gráfica del conjunto de las propuestas y de los detalles necesarios para definir los trabajos a ejecutar, el ámbito del proyecto, afectaciones a servidumbres y demás derechos reales, servicios afectados y otros. Como mínimo, hay que presentar los planos con leyenda:

 1) Situación y emplazamiento.

2) Topográfico de estado actual.

 3) Planta de ordenación.

 4) Plan de superposición.

5) Vegetación existente.

 6) Afectaciones a la vegetación:

 a) Plano de afectación de arbolado, con especie, perímetro y estado, ficha con foto y justificación. Cada árbol tendrá asignado un numero único para facilitar su identificación y gestión de la información presente en la documentación de proyecto y de obra, hasta la recepción.

 b) Plano de afectación del resto de material vegetal, con indicación de los m2 existentes afectados o sacar, por tipologías de vegetación

7) Instalaciones, servicios y servidumbres

8) Afectaciones en las instalaciones y servicios

 9) Afectación a la fauna urbana

10) Escombros y movimientos de tierras

 11) Secciones transversales y longitudinales.

 12) Plano de pendientes y sistemas de estabilidad en taludes.

13) Plan de sistemas de seguridad en taludes y detalles de los sistemas propuestos

14) Plantas y secciones acotadas.

15) Planta de plantación de la vegetación con indicación de las superficies de nueva plantación, densidades, y distancias entre árboles.

16) Planta de red de riego con leyenda

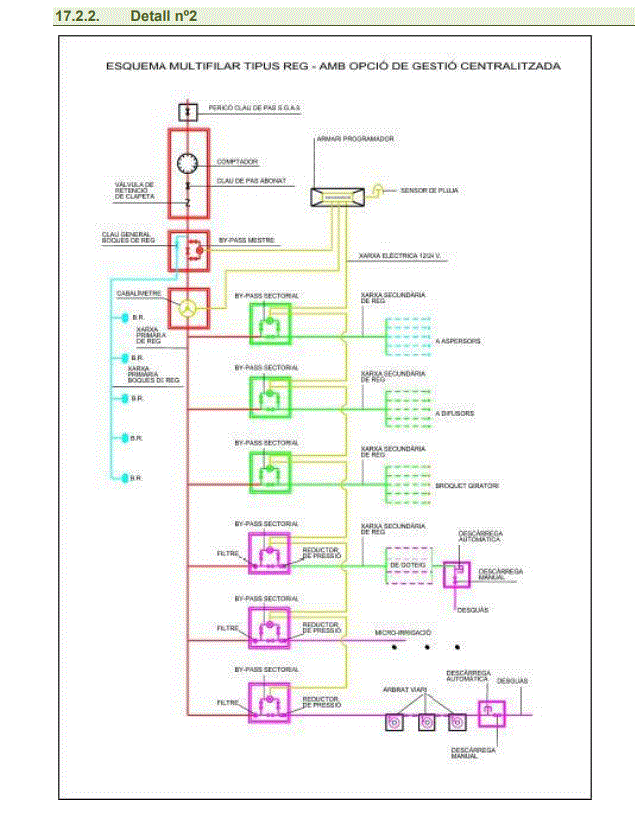

17) Diagrama de riego acampada sin esquema unifilar

18) Planta de drenaje convencional y SUDS.

 19) Detalles de drenaje convencional y SUDS.

20) Planta de pavimentos y encintados y detalles de los encuentros entre elementos

 21) Planta de superficies y cuadro resumen.

22) Planos de ubicación, propuesta, perfiles, detalles, de áreas de juegos, áreas de perros, circuitos de salud, calistenia, etc.

23) Planta de mobiliario urbano y estructuras.

 24) Planta del cierre provisional de protección a la vegetación y detalle del cierre

25) Planta de señalización y detalles de las señales propuestos

26) Planta de alumbrado con la disposición del arbolado y distancias.

27) Detalles de plantación y constructivos (perfiles de plantación, densidades de plantación)

12.4.3. PRESUPUESTO

Expresión de las mediciones y las partidas de precios unitarios y descompuestos, en su caso. El presupuesto se ordenará por capítulos de ejecución, preferiblemente por fases y con total concordancia con las propuestas de la memoria y planos. Debe incluir los porcentajes legalmente establecidos, los impuestos aplicables y el importe final por el conocimiento de la administración. La parte referente a jardinería y riego se detallará al mismo nivel que el resto del proyecto, especificando cada especie a suministrar y plantar por separado, con concordancia entre las mediciones y las cantidades resultantes de aplicar las densidades de plantación indicadas en el proyecto. Deberá incluir un capítulo de mantenimiento de la jardinería y el riego, desglosado por tipologías de vegetación, y tareas necesarias y frecuencias, durante el período de establecimiento mínimo de un año, con garantía, con inicio a partir de la fecha de recepción de obra por parte de PiJBIM, es decir a partir de la calificación favorable del acta de recepción. Este capítulo de mantenimiento debe ser coherente con el Plan de Mantenimiento realizado y presentado al proyecto. En casos excepcionales el mismo se podrá ampliar. El capítulo deberá incluir dentro del mantenimiento del año de garantía la protección provisional a la vegetación, que deberá ser con un cierre robusto y sólido que pueda asegurar la consolidación de la vegetación sin ser vandalizada hasta que se alcance la cobertura prevista de la superficie. Este cierre deberá facilitado el acceso y se retirará cuando PiJBIM así lo considere. Este mantenimiento del año de garantía será responsabilidad del gestor y contratista, y al final de este periodo el espacio deberá estar en condiciones óptimas para su traspaso a PiJBIM, previa visita de valoración.

 12.4.4. CRONOGRAMA

 Descripción de las fases de ejecución de los trabajos de carácter indicativo, con calendario de estaciones y previsión de épocas de plantación adecuados para las especies especificadas en el proyecto. Las mejores épocas de plantación vendrán definidas por los calendarios indacts por PiJBIM, que podrá declinar la recepción de toda jardinería realizada contra su criterio por el elevado riesgo de quiebra y pérdida de patrimonio vegetal.

 12.4.5. ESTUDIO DE SEGURIDAD Y SALUD

A redactar en los términos previstos en las normas de seguridad y salud en las obras.

12.4.6. PLAN DE GESTION Y MANTENIMIENTO

Plan de gestión de mantenimiento necesario que los agentes implicados -promotor y operador municipal o privado- incluyan la redacción del proyecto ejecutivo la preparación de un plan de gestión del mantenimiento. Este plan formará la base para los documentos que se entregarán en la recepción de la obra respecto al plan y programa de mantenimiento para el año de garantía. Tanto el mantenimiento como el procedimiento de control resultará de un acuerdo con todas las partes según los criterios de PiJBIM, siempre adaptando el contenido al tipo de planta y espacio, todo valorado en el presupuesto. Las diferentes tipologías de espacios requieren diferentes tipos de gestión y mantenimiento, dependiendo de si se considera patrimonial o histórico, naturalizado o urbano intensivo, si se actúa de nuevo o se mejora, situación, pendientes, intensidad de uso ,. tipo de espacio, tipo de planta y árbol Los diferentes tipos de espacios en cuanto a la sus clasificaciones a un nivel simplificado que se pueden encontrar pueden ser:

 1) Espacios dimensión mayor (> 1.000m2) ajardinados con céspedes, prados, tapizantes , arbustivas, arbolado.

2) Plazas y paseos con parterres (<500m2) Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 235

3) Los montes y de prado (normalmente> 1.000m2)

4) Calles con arbolado , alcorques sembrados o plantados

 5) Jardineras

 6) Jardines verticales – muros verdes.

 7) Cubiertas ajardinadas.

En cuanto a su dificultad de trabajo irá en función de su dimensión y topografía, así como la dimensión la calle y si es una vía principal que dificulta mucho el mantenimiento (arbolado y parterres en Rondas.). En  cuanto a su intensidad de uso, a pesar de ser un factor difícilmente cuantificable, se presentará un estudio de capacidad  máxima estimado adaptado a diferentes circunstancias sociales, tales como el estado de alarma.

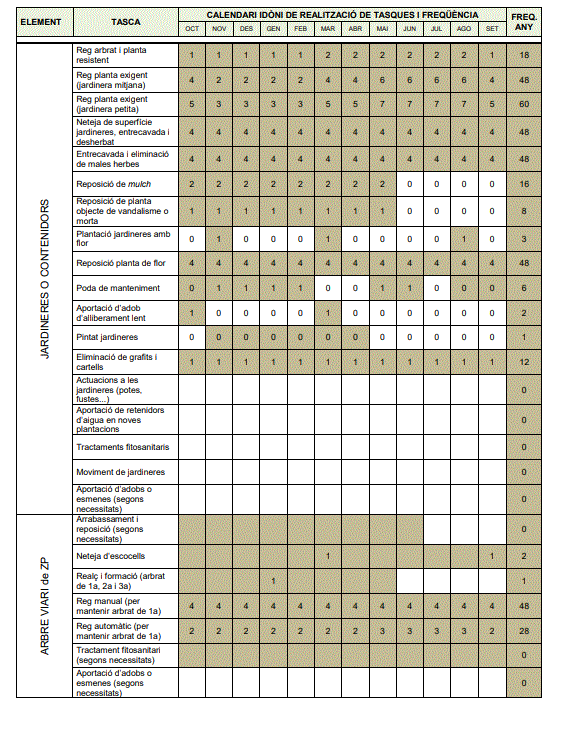

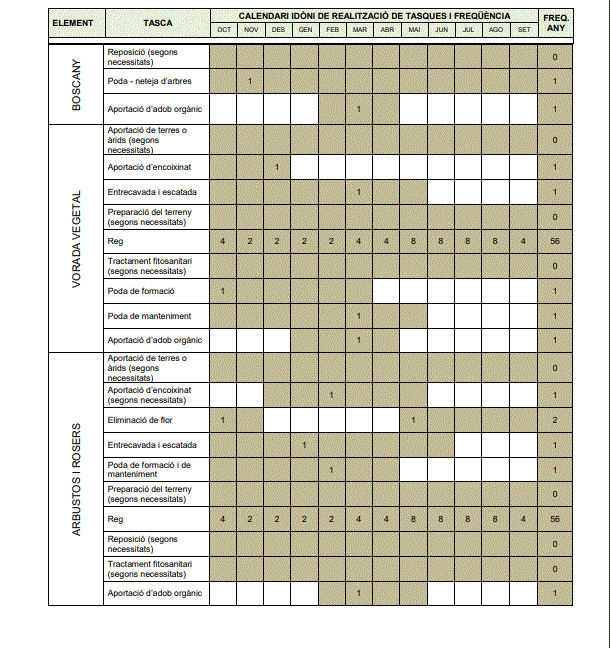

El plan de gestión del mantenimiento constará de una planificación valorada de los objetivos previstos para el espacio de acuerdo con criterios evaluables y un listado de las estrategias de conservación con las tareas de mantenimiento, todo con indicación del coste de mantenimiento anual del proyecto y la estimación de su ciclo de vida, según la legislación vigente.

Las tareas previstas en el plan de gestión de mantenimiento por el período de establecimiento y garantía – o período de implantación- deberá coincidir con el capítulo destinado al efecto en el presupuesto.

La valoración se realizará de acuerdo con la escala de la jardinería a mantener, considerando tanto el área como el alcance y las características del emplazamiento. Hay que hacer la descripción de las tareas a realizar por tipología de comunidad o elemento vegetal, y la valoración de estos trabajos deberá realizarse teniendo me cuenta la proporcionalidad de tres conceptos generales: y. Mano de obra (70%)

II. Maquinaria y vehículos (20%)

III. Materiales y extras (10%)

Estas proporciones se adaptarán a las condiciones del proyecto, especialmente para espacios de reducida dimensión o muy fragmentados.

Durante este año de mantenimiento deberá presentar un informe mensual con:

a) Datos de la visita: lugar, fecha, hora de inicio y hora de finalización, contacto del responsable que ejecutó las tareas (nombre completo, teléfono y cargo en la empresa)

b) Tareas realizadas: generales, por tipologías de vegetación o de mantenimiento de las instalaciones (riego, drenaje) con indicación del tiempo empleado en cada una y número de personas.

c) Materiales: elementos instalados y / o repuestos

d) Observaciones

e) Archivo fotográfico

f) Fecha de la próxima visita de mantenimiento

g) Firma y sello

Este plan de mantenimiento y sus informe se enviarán por correo electrónico al REP, dentro del período y condiciones establecidas el día de la recepción, para poder hacer un seguimiento correcto del mantenimiento el espacio.

Será exigible que el plan de gestión de mantenimiento esté firmado por un profesional de la rama técnica agronómica y forestal -un ingeniero agrónomo, técnico agrícola o similar- habilitado al efecto y competente para la su redacción, y es necesario que los promotores y órganos gestores hagan la previsión correspondiente en el momento de contratar servías profesionales.

El plan de gestión del mantenimiento seguirá una estructura evaluable según criterios de calidad objetivos durante la prestación del servicio y a posteriori. La no presentación del plan de gestión de mantenimiento, o el incumplimiento del seguimiento resultará en la no autorización o recepción de PiJBIM.

12.4.7. PLIEGO DE PRESCRIPCIONES TECNICAS PARTICULARES

 Descripción de los trabajos que regula su ejecución, con expresión de la forma en que ésta se llevará a cabo, las obligaciones de tipo técnico que correspondan al contratista, y la forma en que se llevará a cabo la medición de las unidades ejecutadas y el control de calidad de los materiales utilizados y del proceso de ejecución. Este apartado debe incluir referencia a todos aquellos pliegos relacionados con el proyecto.

12.4.8. MEMORIA AMBIENTAL

Siempre que el presupuesto estimado del proyecto sea igual o superior a 450.000 €, excepto aquellos proyectos que estén comprendidos dentro de los anexos del Real Decreto Legislativo 1/ 2008 de 11 de enero, por el que se aprueba el Texto refundido de la Ley de evaluación de impacto ambiental de proyectos. Todas las obras -incluidas las de importe inferior a 450.000 € – que se ejecuten en la ciudad de Barcelona han de dar cumplimiento al manual de calidad de las obras vigente en el momento de la licitación del proyecto.

12.4.9. HUELLA DE CARBONO

A medida que la normativa vigente evolucione y la situación lo requiera, PiJBIM podrá solicitar documentación relativa a la huella de carbono de los proyectos, las medidas relacionadas con el cumplimiento de los objetivos de desarrollo sostenible y la adecuación del proyecto a los criterios de la economía circular. Esta documentación se pedirá siempre al inicio del proceso del proyecto, si es necesario.

12/4 10. REFERENCIAS

 Documentos de todo tipo en que se fundamenta el replanteo de los trabajos a ejecutar, especialmente pliegos de entidades y otra documentación que esté prevista en normas de carácter legal o reglamentario.

12 .-EJECUCIÓN DE PROYECTOS

Las obras públicas que se hacen en la ciudad de Barcelona pueden ser promovidas por diferentes organismos y entidades públicas o privadas. La dirección facultativa de estas obras puede recaer directamente en el promotor o bien se puede adjudicar a una empresa privada.

13.1. OPERADORES

 Los diferentes organismos y entidades públicas o privadas que pueden actuar como operadores en los procesos de creación de espacios verdes serán los responsables velar por el cumplimiento de los contenidos del proyecto y del PTEV en la ejecución de las obras.

 13.1.1. PROMOTOR

Es promotor cualquier persona, física o jurídica, pública o privada, que, individual y/ o colectivamente, decida impulsar, programar, gestionar o financiar, con recursos propios o ajenos, las obras para su posterior entrega a terceros bajo cualquier título, en este caso a para su posterior conservación.

13.1.2. DIRECCION FACULTATIVA

La dirección facultativa designada por el promotor está formada por técnicos que actúan como administradores de la obra en representación de la propiedad, técnica y económicamente, con la responsabilidad por la correcta y precisa ejecución del proyecto. La dirección facultativa está formada por dirección de obra DO, dirección de ejecución de obra DEO y coordinador de seguridad y salud CSS.

13.1.3. INSPECCION FACULTATIVA o RECEPTORA

 La inspección facultativa de las obras corresponde a las entidades responsables de recepcionar y conservar el proyecto ejecutado. Velarán por garantizar la ejecución del proyecto según las diferentes prescripciones técnicas que rigen la construcción de nuevos espacios verdes, este PTEV incluido, y especialmente el cumplimiento de las disposiciones incluidas en el «Título VII, Verde y biodiversidad, de la Ordenanza del medio Ambiente (OMA) de Barcelona «. La inspección facultativa por parte de PiJBIM para los proyectos de espacios verdes corresponderá a sus receptores, por norma general, que actuarán de acuerdo con los criterios de conservación.

13.1.4. CONTRATISTA

 Es el adjudicatario responsable de la ejecución de la obra según el proyecto ejecutivo, bajo la dirección técnica de la dirección facultativa y de acuerdo con la inspección facultativa.

13.2. REPLANTEO DE LOS TRABAJOS

Cuando se inicia una obra es necesario replantear la traza del proyecto sobre el terreno para verificar los datos del proyecto ejecutivo, dimensiones, cotas y condiciones del terreno incluidas. El replanteo incluye las instalaciones existentes, el perímetro de cierre y la instalación de la caseta de obra y los rótulos de comunicación. Asimismo en la visita de replanteo se tratan todos los puntos que se reflejan en los informes preceptivos emitidos por los diferentes recibes, para ver en qué condiciones se ejecutarán los puntos a subsanar y las gestiones que habrá que hacer. Previamente al inicio de los trabajos, es necesario replantear sobre el terreno los datos básicos de la documentación técnica, fijando las zonas de paso, el acopio de materiales, las excavaciones, los rellenos y otros datos precisos, dejando constancia en el acta de replanteo. Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 238 La dirección facultativa facilitará al contratista la documentación correspondiente a los servicios que afectan a la zona de obra. En el replanteo necesario fijar las líneas de referencia planimétricas y el punto de referencia altimétrico, los cuales deben servir de base para la ejecución de la obra. Todos estos trabajos los ha de llevar a cabo el contratista, que queda obligado a disponer de los medios necesarios para ejecutarlos, así como a conservar durante el transcurso de la obra el punto de referencia altimétrico y las líneas de referencia planimétricas. El contratista necesitará disponer del acta de replanteo debidamente autorizada por la Dirección Facultativa para proceder a la ejecución material de la obra.

13.3. SEGUIMIENTO DE LOS TRABAJOS

Los receptores designados por PiJBIM deberán ser convocados en el acta de comprobación del replanteo de la obra por parte del órgano gestor o promotor, ya sea de carácter público o privado. Antes de la convocatoria de replanteo deberá entregar con margen de tiempo suficiente el proyecto licitado en REP para que pueda comprobar la existencia de modificaciones y enmiendas incluidas según el redactado en el informe preceptivo del proyecto. La ejecución de las actuaciones con incidencia en los espacios verdes previstas en los documentos técnicos quedarán bajo seguimiento, control e inspección de los receptores de PiJBIM, que deberán expresar su conformidad o disconformidad sobre todo el ejecutado, siempre según el PTEV y las sus bases técnicas. Al inicio de la obra es esencial llevar a cabo la retirada del arbolado afectado y validado en proyecto, como una de las primeras actuaciones. Sin embargo, no está permitido retirar ningún elemento vegetal sin la autor

ización previa de PiJBIM después de la entrega de una ficha individual, la plantilla de la que se podrá pedir al REP. Al momento de autorizar esta retirada de arbolado mencionará el protocolo a seguir y los detalles de la autorización. El REP las visitas que considere oportunas durante la fase de obra para hacer un correcto seguimiento de la obra, pero será responsabilidad de la obra informar y pedir visita al REP cuando se presente una duda o incidencia. El REP en ningún caso actuará como dirección facultativa de obra, y ésta será la responsable de todas las decisiones tomadas durante la ejecución de esta. Aparte del mencionado en el párrafo anterior, en las primeras fases de la obra se llevarán a cabo visitas para validar y confirmar los trazados de obra civil de las redes de riego, drenaje, etc. Las propuestas de vegetación y densidades, propuestas de juegos, etc. se podrán ir validando a medida que avance la obra. Asimismo y antes de su instalación, se deberán validar los elementos y materiales de jardinería, riego, áreas de juegos, etc. tales como tierras, acolchado, juegos, elementos vegetales, etc. mediante entrega de la documentación técnica del elemento, analíticas correspondientes, fotos de las diferentes especies vegetales, etc. La validación de los recibes en ningún caso se extenderá a las modificaciones unilaterales o sobrevenidas por decisiones de terceros que no hayan sido consensuadas previamente con PiJBIM, especialmente si no se atienden a buenas prácticas y bases técnicas comunes, como las NTJs o al PTEV, fundamentalmente.

La correcta ejecución del proyecto permanecerá responsabilidad de los gestores y operadores directamente implicados y no tiene obligación de aceptar ni recepcionar modificaciones del proyecto realizadas en obra, especialmente cuando no han sido consensuadas y explícitamente aceptadas por los recibes. PiJBIM podrá proceder a la paralización de las obras cuando se detecte que hay una modificación del proyecto que no se ajusta al documento técnico aprobado o informado. La paralización de las obras durará hasta la nueva aprobación o el informe municipal del documento técnico modificado que incluya los criterios aplicables a las Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 239 modificaciones efectuadas, o bien hasta la reposición y el ajuste de la obra a las determinaciones del documento técnico. La alteración o cambio del calendario de plantación previsto para otro que no sea equivalente, o sea desfavorable a las especies previstas se considerará una modificación del proyecto y un motivo de no conformidad con la ejecución de este. PiJBIM podrá hacer el seguimiento del mantenimiento durante el periodo de garantía posterior a la recepción del espacio verde y podrá reclamar al contratista los albaranes correspondientes a los trabajos ejecutados durante el periodo de garantía de acuerdo con el plan de gestión de mantenimiento.

13.4. INSPECCIÓN DE LOS TRABAJOS

De conformidad con el artículo «1.2-1 de la Ordenanza de Medio Ambiente», la actuación inspectora podrá ser realizada por los técnicos municipales designados al efecto, por los agentes de la Guardia Urbana o por personal de empresas debidamente acreditadas por el Ayuntamiento de Barcelona, ​​los cuales irán acompañados, en su caso, de un técnico municipal. El personal inspector realizará las comprobaciones oportunas para garantizar el correcto cumplimiento de las prescripciones contenidas en el presente PTEV tanto en la fase de ejecución como la de mantenimiento. A los efectos de la visita de inspección, que podrá llevarse a cabo de oficio o a instancia de un denunciante, los titulares o responsables obligados por las prescripciones de este PTEV deberán col • laborar durante las tareas de inspección. Cuando los servicios técnicos municipales hayan comprobado que no se cumplen las prescripciones establecidas, se levantará un acta de las infracciones advertidas y se dará cuenta al órgano municipal competente. Las visitas de inspección se realizarán, preferentemente, en presencia de los operadores directamente implicados y obligados por las prescripciones señaladas.

13.5. PROTECCIÓN DE LA VEGETACIÓN

El proceso de implantación de la vegetación no se acaba con la fecha de entrega y recepción de la obra y en la mayoría de los casos es necesario proteger el espacio de plantación durante semanas o meses del uso indebido que a menudo se produce en el espacio público, para favorecer su implantación a largo plazo. A tal efecto, el promotor del proyecto, de acuerdo con PiJBIM, podrá determinar plazos suplementarios más allá de los previstos en el PTEV, tanto totales como parciales, hasta llegar al plazo de garantía previsto para la recepción del proyecto, siempre igual o superior a un año. Por lo tanto, dentro del mantenimiento del plazo de garantía se debe incluir la protección provisional de la vegetación mediante un cierre trasladable formado por un marco de tubo de acero con rejas soldadas completamente galvanizado de 2,00 o 1,20 de altura, según determine PiJBIM, que pueda asegurar la consolidación de la vegetación hasta que se alcance la cobertura deseada por la superficie. Este cierre deberá permitir el acceso de las brigadas de limpieza. La retirada de este cierre en el plazo que se decida de acuerdo con PiJBIM estará prevista en el presupuesto y deberá disponer del visto bueno de PiJBIM. Cuando por alguna razón algún operador no quiera aceptar el criterio técnico de la necesidad de proteger de esta manera la vegetación, o no se acepten las medidas de protección previstas en el proyecto o pedidas por PiJBIM, podrá declinar su recepción, por motivos ajenos a promotores y contratistas, como vandalismo o mal uso del espacio por parte de los ciudadanos, al operador que no acepte este cierre. Es decir, en caso de no proteger los parterres, y que se pierda la cobertura por este motivo, se pedirá proceder a las nuevas plantaciones necesarias, esta vez con la protección correspondiente y en las Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 240 condiciones que determine PiJBIM, hasta que la vegetación se consolide y haga la cobertura adecuada a sus características.

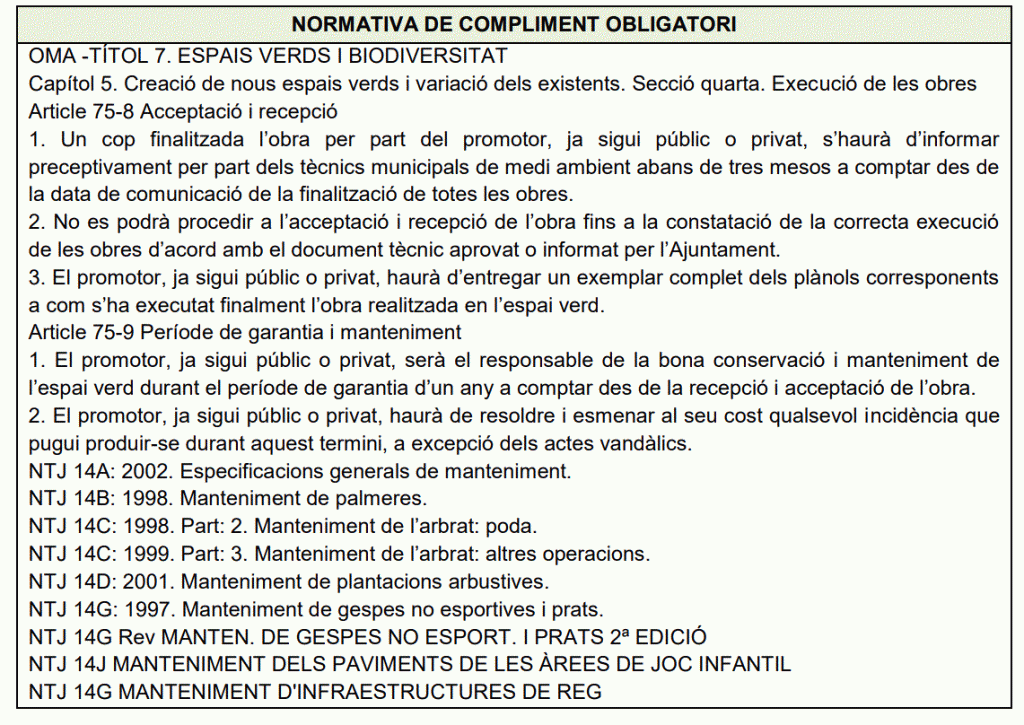

13.1. RECEPCIÓN Y ACEPTACIÓN

Una vez finalizada la obra por parte del promotor, ya sea público o privado, se deberá convocar al REP a la visita de recepción donde se hará el recorrido por la obra con la Dirección de Obra, el contratista y la empresa de jardinería para comprobar la instalación y funcionamiento de cada uno de los elementos instalados, redes, plantaciones, etc. así como el estado de los existentes. A partir de esta visita oficial el REP dispone de un tiempo para emitir su acta de recepción con las enmiendas que habrá que corregir por parte de la obra para que sea un espacio recepcionado favorablemente. No se podrá proceder a la recepción y la aceptación por parte de PiJBIM hasta la constatación de la correcta ejecución de las obras. El procedimiento de recepción variará ligeramente según el tipo de promotor y la naturaleza del proyecto ejecutado:

 A) Promotor municipal Una vez finalizada la obra, si el promotor es municipal, es necesario que los técnicos municipales de informen preceptivamente según las disposiciones del » protocolo de tramitación de los proyectos y seguimiento de obras ordinarias de infraestructuras y/o elementos de urbanización, conservación y mejor, y proyectos de urbanización «, aprobado por Alcaldía el 15 de junio de 2017.

B) Promotor no municipal, público o privado PiJBIM exige los mismos criterios de ejecución para todas los proyectos y obras que deba informar, recepcionar y mantener. Independientemente del protocolo adoptado, una vez finalizada la obra, PiJBIM informará antes de tres meses a contar desde la fecha de comunicación de la finalización de la obra, siempre que se le haya hecho llegar la documentación correspondiente.

Para poder realizar las comprobaciones pertinentes in situ, el promotor, ya sea público o privado, deberá entregar la documentación de final de obra, especialmente todos los planos correspondientes a la descripción de la ejecución de la obra realizada (Ordenanza del medio ambiente de Barcelona, ​​título 7, artículo 75-8) y hará las previsiones pertinentes a efectos a su pliego de condiciones, de forma que el contratista pueda recoger de forma sistemática toda la información necesaria sin incurrir en gastos injustificados .. el plan de gestión de mantenimiento del plazo de garantía se presentará con plazo suficiente, de forma que PiJBIM pueda validar antes de la aceptación del espacio ejecutado. En el momento de la aceptación final, las plantas deben estar vivos y en perfecto estado.

Los vegetales que en el momento de la recepción se encuentren en estado dudoso, deben quedar reflejados en el acta de recepción y, en caso de fallar, se deberán reponer en su momento de plantación y antes de finalizar el año de garantía. La reposición de planta dentro del período garantía resultará en la exigencia de la extensión de este período por parte de PiJBIM si es el resultado de la dejadez de funciones de mantenimiento de la plantación original por parte del contratista.

En el caso de los céspedes, se consideran condiciones aceptables de entrega/ recepción las siguientes:

1) Las siembras de céspedes ornamentales de uso frecuente y mantenimiento intensivo, sometidas a fuertes cargas, con una estabilidad uniforme tanto en el crecimiento como en la distribución que, una vez segadas, sólo con las especies propias de la mezcla de siembra, presenten una cobertura uniforme mínima del 95%.

2) Las siembras de céspedes extensivas que hayan alcanzado una estabilidad uniforme tanto en el crecimiento como en la distribución y que, una vez segadas, sólo con las especies propias de la mezcla de siembra, presenten una cobertura uniforme mínima del 80% (prados).

Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 241

3) Los céspedes suministrados en panes que hayan arraigado uniformemente, sin desprenderse de la capa de apoyo de la vegetación.

4) En ningún caso será apta para la recepción césped antes de la primera cosecha.

La recepción final del espacio se realizará al final del plazo de garantía y de la validación del mantenimiento realizado. Los informes mensuales se enviarán por correo electrónico, dentro del periodo y condiciones establecidas el día de la recepción, para poder hacer un seguimiento correcto del mantenimiento del espacio y permitir la recepción final por parte de PiJBIM.

Cuando PiJBIM tenga que aceptar y recepcionar espacios con especificaciones y características no conformes con la normativa vigente y los criterios técnicos contenidos en PTEV, por razones ajenas a los criterios técnicos establecidos en este pliego, PiJBIM podrá emitir una conformidad bajo el criterio de «Qualis non technica» para proceder a la su recepción, delimitando el alcance de las responsabilidades de sus técnicos sin perjuicio de aquellas en que puedan incurrir a posteriori el promotor y el proyectista durante la fase operativa del proyecto.

13.2. NO RECEPCIÓN O NO ACEPTACIÓN

PiJBIM podrá no proceder en la recepción o la aceptación de la obra hasta el momento que pueda constatar que el proyecto se ha ejecutado correctamente de acuerdo con la normativa vigente y las especificaciones del proyecto aprobadas según informe preceptivo del proyecto; y se ha podido comprobar que el promotor ha entregado toda la información de final de obra, y se han cumplido las condiciones del plazo de garantía de acuerdo con el documento técnico aprobado o informado por PiJBIM. 13.3. DOCUMENTACIÓN PARA LA RECEPCIÓN Antes de la recepción, se entregará a los recibes de PiJBIM la siguiente documentación:

 1. Entrega de la ficha de recepción de la obra debidamente llenada (suministrada por el REP)

 2. Planos «As built» en formato DWG y PDF, como mínimo con: afectación de arbolado (árboles rasgos y árboles nuevos en comparación con el proyecto), jardinería, riego, mobiliario, estructuras y señalización, drenaje, SUDS, juegos, AEG, etc, con secciones de detalle y leyenda

3. Documentación «As built», certificaciones, legalizaciones de servicios, etc. en cuanto a infraestructuras como centros de trabajo, chiringuitos, cierre, etc, y toda la documentación requerida para PiJBIM.

 4. Analítica de las tierras vegetales aplicadas y albaranes de compra y suministro de las tierras para confirmar datos de analíticas en consonancia con las tierras aportadas.

5. Fichas técnicas de los materiales específicos utilizados en jardinería (acolchado, mallas anti-hierbas antirraíces, geoceldas, etc.)

6. Pasaporte fitosanitario de la vegetación, como mínimo de las especies de la familia Rosaceae

7. Fichas y certificados de los materiales empleados en las redes de riego y drenaje de la vegetación

 8. Resultados de las pruebas de estanqueidad de la instalación de riego y pruebas de presión.

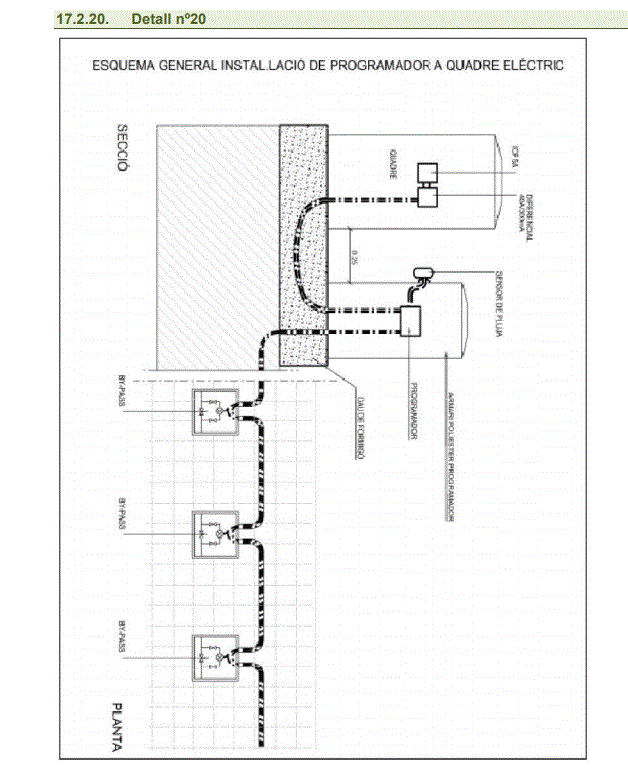

9. Manual de instrucciones de uso del programador de la instalación de riego.

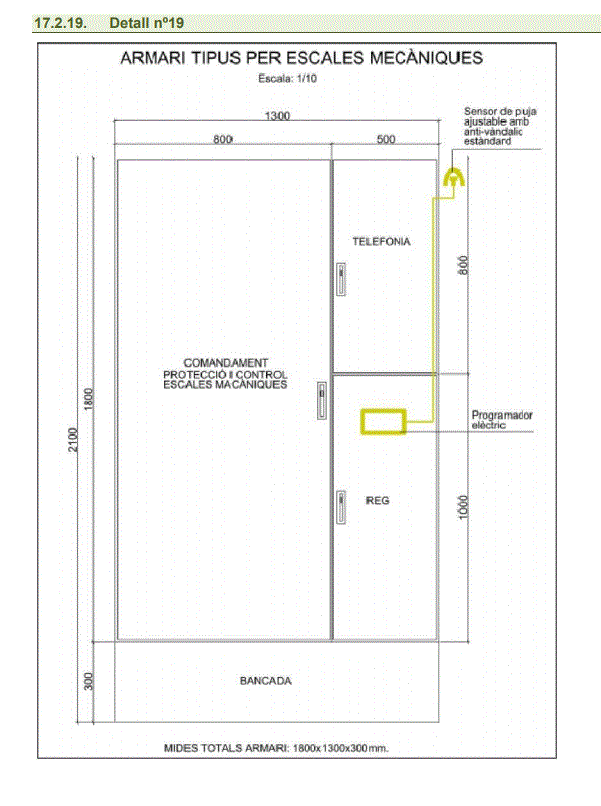

10. Plano «As built» de la red de riego plastificado dentro del armario y, en su caso, notas plastificadas dentro de las arquetas de los by-pass de la correspondencia de cada sector con la vegetación y /o número de equipo programador, decodificador, etc.

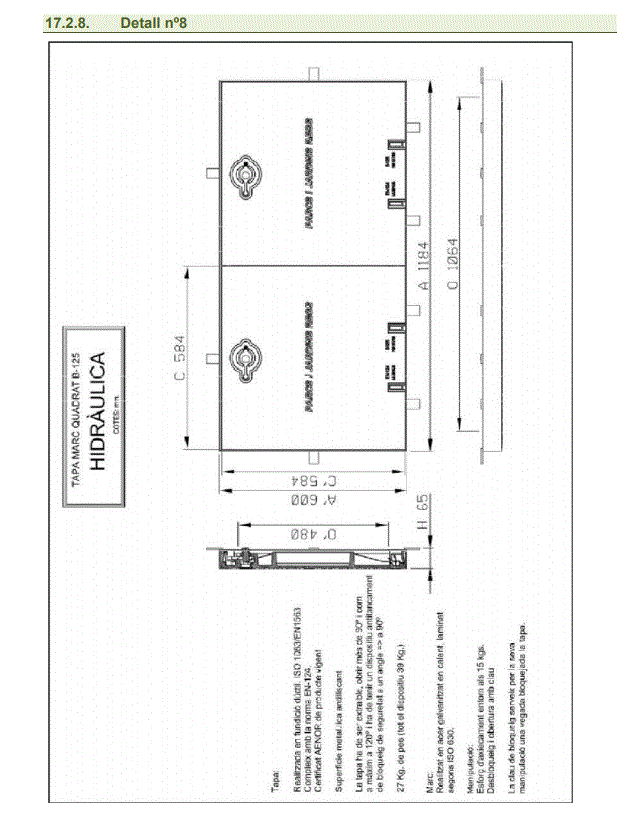

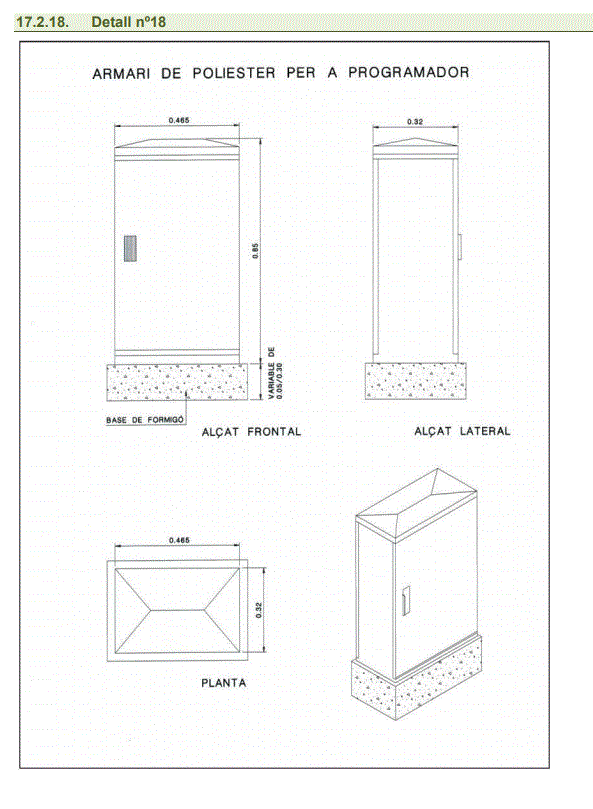

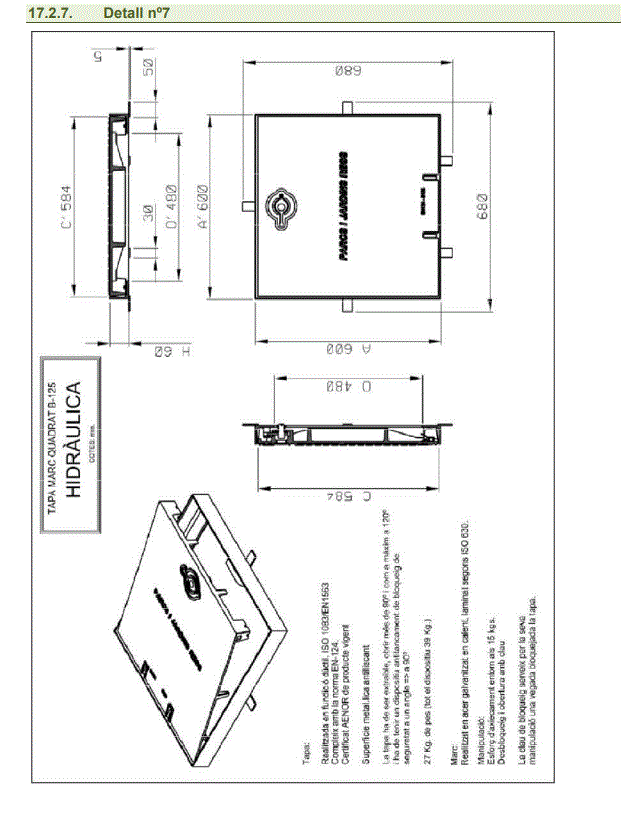

 11. Un juego de llaves de los armarios de programadores, arquetas y consolas (si fuera el caso) de las instalaciones de riego.

 12. Plan de mantenimiento actualizado (a contar desde la fecha de recepción favorable del espacio) y datos de contacto de la empresa de jardinería encargada del mantenimiento, y la constructora, para llevar a cabo el correcto seguimiento de este.

13. Certificaciones de cumplimiento de la Normativa UNE-EN de los equipamientos de juego

 14. Certificación de cumplimientos de la Normativa UNE-EN y del PPT del área de juego.

15. Análisis granulométrico de la arena o arena utilizados en áreas de juegos o áreas para perros (Ver Pliego Prescripciones técnicas para el diseño, la ejecución y la recepción de las áreas de juego infantil)

16. Certificación e informe de cada una las áreas de juego infantil, áreas de personas mayores, circuito de salud, área singular, etc

17. Garantía del caucho amortiguador de 8 años, con especificación exacta del área, las características que garantiza, datos de un responsable, fecha, firma y sello de la empresa.

18. Ficha técnica de cada juego infantil.

19. El libro de mantenimiento del equipamiento de juego, despiece de cada juego

20. Certificación de origen y obtención sostenible de las maderas (PFC, DGCA, Ángel Azul …).

21. En jardines cerrados, dos juegos de llaves y certificaciones de la instalación de los sistemas de cierre conforme cumplen con los requerimientos de seguridad y salud vigentes.

13.4. DOCUMENTACIÓN DE FINAL DE OBRA

 La documentación o proyecto de final de obra -conocida informalmente como «As Built» – recoge toda la información relativa la obra ejecutada incluyendo las actuaciones constructivas realizadas, las modificaciones respecto al proyecto, los materiales empleados con las sus referencias técnicas. PiJBIM es responsable de aceptar y recepcionar los proyectos que afecten a los espacios verdes públicos en la ciudad de Barcelona y como tal también recepciona la documentación «As built» correspondiente a todos los proyectos que afecten al ámbito de espacios verdes. PiJBIM puede declinar la recepción en ausencia de esta información. 13.4.1. Formato de entrega PiJBIM podrá determinar específicamente la documentación y formatos exigibles por la entrega de la documentación de final de obra atendiendo a las características de cada proyecto, pero los efectos de este PTEV la documentación básica exigible al proyecto de final de obra o » as built «será: 1) Planos a escala 1:100 en formato A3 al menos de las plantas, alzados, y secciones de todos los elementos, redes e instalaciones que deba mantener PiJBIM.

2) Planos a escala 1/100 en formato A3 al menos los planos de plantación, con leyenda y mediciones.

3) Planos a escala 1/10 en formato A3 al menos de los detalles constructivos de pavimentos y otras soluciones constructivas.

4) Memoria descriptiva y constructiva revisada, con los anexos pertinentes en formato .docx y .pdf

5) Esquemas de instalaciones -especialmente la unifilar de riego- y sistemas de seguridad.

6) Descripción de los principales materiales y soluciones constructivas aplicadas, los certificados de control de calidad y de garantía

7) El formato de entrega será en soporte físico y digital. Los formatos de entrega digital aceptados incluirán dgn, dwg, pdf y / o shp.

Además de los planos de la obra se entregará un reportaje fotográfico y fichas técnicas de detalle de los elementos empleados  en formato A3 al menos de las plantas, alzados, y secciones de todos los elementos, redes e instalaciones que deba mantener PiJBIM.

La información especialmente relevante exigible por parte de PiJBIM en tos los proyectos serán:

•  a) Plano emplazamiento con la información necesaria para poder ubicar la actuación realizada.
• b) Plano estado anterior. Incluirá todos los elementos y formas geométricas antes de iniciar la obra.
•  c) Plano de referencia en la cartografía oficial del Ayuntamiento de Barcelona actualizado.
• d) Secciones del estado final.
•  e) Plano de pavimentos, encintados y mobiliario.
•  f) Plano de red de riego según las prescripciones técnicas para el diseño y la ejecución de las instalaciones de riego de PiJBIM, con esquema unifilar y de sectores de riego.
•  g) Plano de SUDS (Sistemas urbanos de drenaje sostenible) y suelos estructurales. Plano en planta de todos los SUDS y secciones.
•  h) Plan de jardinería final con tramas, carátulas y leyendas para poder imprimir en PDF A3.
•  e) Plano de riego tramas, carátulas y leyendas para poder imprimir en PDF A3. El plano de emplazamiento y otros planos de acompañamiento del proyecto podrán estar en otros

En general, la información de final de obra recogerá toda la información referentes tipo de pavimentos, acabados, elementos de mobiliario urbano, especies vegetales, instalaciones y sus esquemas de instalaciones, especialmente con los que aparecerán en superficie, tales como las arquetas.

Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 243

Los archivos digitales estarán correctamente georreferenciados y ordenados por capas de forma que puedan ser fácilmente procesados ​​posteriormente por PiJBIM.

Los proyectos redactados y ejecutados según una metodología BIM adoptarán los formatos utilizados por el ITEC y las especificaciones técnicas del Ayuntamiento de Barcelona al respecto. PiJBIM podrá pedir que la información entregada adapte a las necesidades de la fase operativa.

13.4.2. SISTEMA DE REFERENCIA

Las coordenadas de los ficheros en 2 y 3 dimensiones deberán estar en sistema de referencia ETRS89 con proyección UTM sobre zona 31N.

Los archivos de nube de puntos se adaptarán a las especificaciones del Ayuntamiento de Barcelona al respecto.

13.4.3. PRECISION DE LA INFORMACION

La posición relativa de los archivos digitales para con la cartografía de ella ciudad garantizados una precisión mínima de 0.9 milímetros en la escala del mapa (90 centímetros a escala 1: 1000).

La superficie de los polígonos generados no diferirá del ± 3% de la superficie real.

13.4.4. FORMATO DE LOS ARCHIVOS  dgn, dwg, pdf i / o shp

Cada “As built” se ingresa en fichero con todos los archivos de  cada obra, siguiendo el siguiente patrón

 dd.ACTaa-xxxxx_NOM1-NOM2-NOM3-NOM4_Tp

Produciremos las siguientes sustituciones:

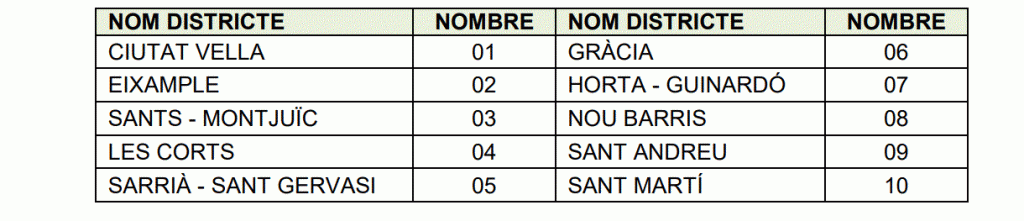

dd: Número de distritos, por ejemplo 01. En caso de ubicarse en más de un distrito, se pondrá el Distrito en zona de hi ha mes de obra.

II. ACTA-xxxxx: Referència de l’Obra.

III. NOM1, T1 – NOM2, T2 – NOM3, T3 – NOM4, T4: Nombre de las carreras que envuelven la obra. Segones libres d’estil d’escriptura de carrers de l’Ajuntament de Barcelona, ​​Nom del carrer, Tipus de via.

IV. Tp: Tipus de plànol. Seremos específicos en cuanto a lo que podemos hacer:

Los ficheros comprimidos tipo * .zip contendrán una carpeta para cada obra que contenga la entrega. Siguiendo el mismo patrón que los archivos sin tipo de plano, quedando:  dd.ACTaa-xxxxx_NOM1-nombre2-NOM3-NOM4 Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 244 Los planos » as built «estarán estructurados por capas o niveles según las siguientes categorías y siguiendo las indicaciones de este pliego. Habrá tres tipos de elementos, polígonos, células o bloques, líneas y texto.

13.4.5. VALIDEZ DE TEXTOS Y POLIGONOS

 Para que un texto sea válido los nodos de cada texto estarán situados en el interior del elemento que identifique. Las superficies se ordenarán mediante categorías como áreas de uso, siguiendo el ejemplo.

En caso de entregar en formato Shape (* .shp) las capas de texto formarán parte de los campos, descritos en Observaciones, del elemento que relaciona. De la misma forma, el color tanto de polígonos, líneas o textos también formará parte del campo color.

Para que un polígono se considere válido deberá cumplir los siguientes requisitos:

1) Un polígono no debe Inter seccionar consigo mismo.

2) Deben ser polígonos cerrados, no multi líneas.

3) El número máximo de vértices de un polígono deberá ser inferior a 3.950.

4) Un polígono no puede tener ningún vértice contiguo repetido.

5) Un polígono no se puede solapar con otro polígono. Se permite un margen de tolerancia: se considera válido un solapamiento en caso de que éste suponga menos del 5% de superficie de cualquiera de los dos polígonos solapados.

6) Se aceptan polígonos con agujeros.

7) Los polígonos no pueden tener tramas.

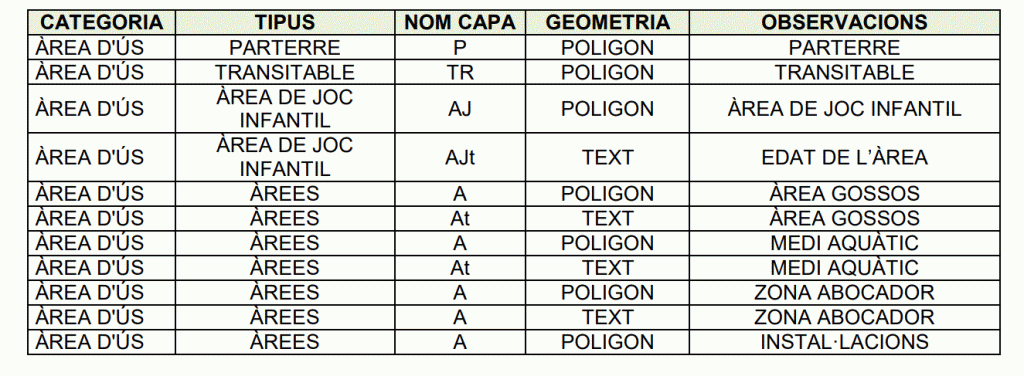

13.4.6. CLASIFICACION DE LOS POLIGONOS

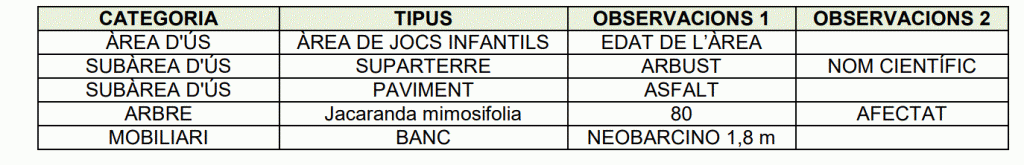

Para estructurar correctamente las capas de los polígonos, y su información y contenido, se debe tener en cuenta que el espacio verde normalmente es equivalente a la suma de las superficies de todas las áreas de uso.

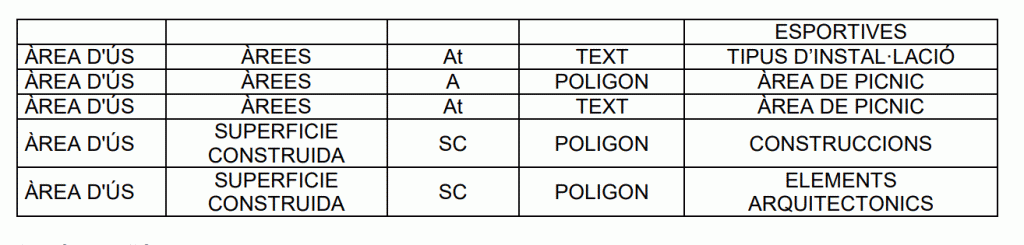

Las áreas de uso se generan a partir de la agrupación de las subáreas de uso que la forman. Se deberán dividir las áreas de uso según tipo de inventario.

Las áreas de uso:

1) «Transitable», «área de juegos infantiles», «área de perros», «Medio acuático», «zona vertedero», «instalaciones deportivas» y «área picnic» están formadas por uno más pavimentos agrupados, según los tipos de pavimentos.

3) «Instalaciones deportivas» se dividirá tantas veces como tipos de deportes tenga. A nivel de texto si dos tipos de deportes diferentes ocupan la misma superficie se elegirá uno de los dos deportes

 2) «Área de juegos infantiles» a nivel de texto se pondrá la edad del área, y ésta podrá ser:

1. «Superficie construida» están formadas por un polígono según los tipos de construcción, podrán ser edificios singulares dentro del jardín, muros, etc., o elementos arquitectónicos como pueden ser por ejemplo esculturas.

5) El área de uso «parterre» está formada por uno o más subparterres, según los diferentes tipos de agrupaciones vegetales. Las subáreas de uso:

Las subáreas de uso es donde especificamos la mayoría de atributos, donde está la información real que se encuentra en el territorio.

El subparterre (SV) contiene diferentes especies vegetales agrupadas, este deberá dividirse en diferentes subparterres, siempre y cuando las superficies de cada especie superen los 50m2. Los subparterres estarán categorizados con los siguientes tipos según su vegetación:

a) El pavimento «Agua» será todo aquel espacio que contenga agua tanto sea fuente ornamental, lago o balsa.

 b) El pavimento «Arenisca» son áridos compactados. Suelen estar en espacios como caminos o plazas blandas.

 c) El pavimento «Arena» son áridos no compactados. Por ejemplo en área de juegos infantiles.

 d) El pavimento transparente se dará en aquellos espacios donde los elementos a mantener están situados en espacios donde IMPIJ no mantiene el pavimento, como por ejemplo plazas duras.

a) El contador de riego en forma poligonal indicará la superficie total de espacios verdes que alimenta. A nivel de texto se indicará el nª de contador y el caudal del mismo.

 b) El sector de riego son las superficies de cada sector de riego. A nivel de texto se indicará el nª de sector, el caudal del sector y Nº de referencia del programador.

«Jardineras y macetas» será un elemento puntual por cada jardinera o test, al nivel de texto se pondrá el modelo del test o jardinera «-» y el nombre científico de los vegetales que lo componen separados por «;». Por ejemplo: «Esférica 135 – Citrus aurantium; Asparagus densiflorus «. b) «Árbol» y «Palmera» se diferenciarán gráficamente los árboles de las palmeras y también se diferenciarán con diferentes colores según los siguientes parámetros:

Al nivel de texto se pondrá el nombre científico en cursiva «-» Perímetro del tronco en centímetros a un metro de altura, en el caso de los árboles y en el caso de las palmeras se pondrá la altura en centímetros del estípite. Por ejemplo: «Celtis australis – 40» o en caso de palmeras «Phoenix canariensis – 200».

 «Juegos» Cada tipo de juego diferente se diferenciará por una célula o bloque diferente. A nivel texto se pondrá Tipo de juego – Modelo – Intervalo de edad de uso.

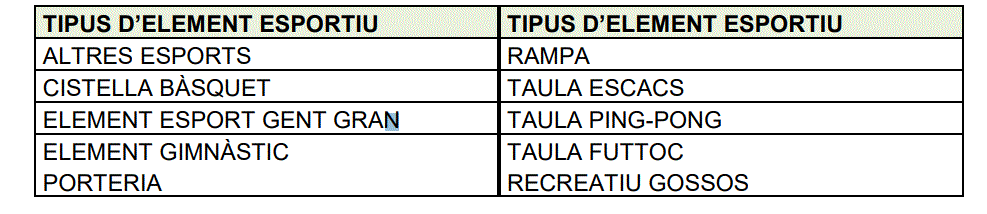

«Elemento deportivo» Cada tipo de elemento deportivo se diferenciará por una célula o bloque diferente. A nivel de texto se pondrá el tipo de elemento y el modelo.

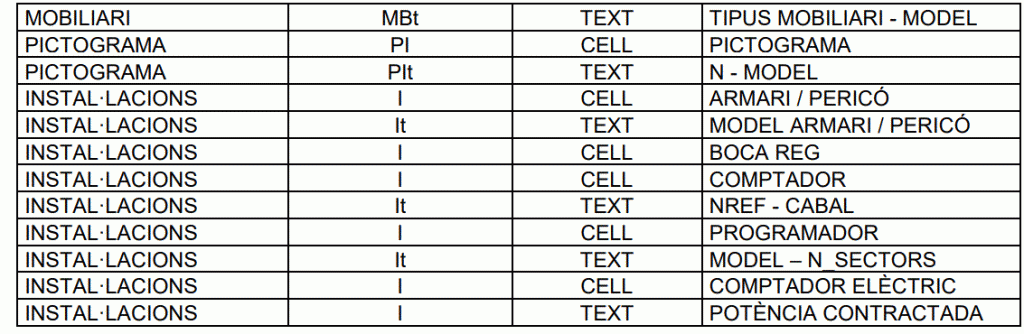

«Mobiliario» será un elemento puntual diferenciado para cada tipo de mobiliario como bancos, sillas, fuentes, dispensadores …

  «Pictogramas» cada señal irá numerada (N) y se indicará la referencia del modelo según el manual de señalización por los espacios verdes públicos de Barcelona.

En el caso de los pictogramas se adjuntará en una carpeta diferenciada todos los diseños de los diferentes pictogramas con los textos específicos de cada señal y deberá corresponder con el número de pictograma señalado en el plano.

a) «Contador» a nivel texto cada contador se especificará el nª de referencia de cada contador y el caudal de agua. b) «Programador» Por cada contador se pondrá el nª de sectores que alimenta y el total de sectores que puede alimentar. N_Sectors

a)»Encintado» Es la barrera física que separa los áridos de las áreas de juegos infantiles o áreas de perros con pavimentos, otros áridos, etc. Al nivel texto especificará el tipo de encintado empleado. b) «Cerrar» A nivel texto se definirá el modelo de la valla y el número de puertas que contiene. c) «Cierre parque» Es la valla que delimita toda la superficie de un parque cerrado. A nivel texto especificará el tipo de cierre y modelo en su caso

13.5. GESTIÓN DE DATOS

 PiJBIM dispone de un sistema de información de gestión integral de los espacios verdes: el Natura Espacios Verdes o NEV. Como sistema de información único de gestión del servicio, será compartido por todos los agentes que intervengan en el proceso de mantenimiento y que permitirá la gestión operativa de cada contracto. El servidor del NEV está ubicado en el IMI, Instituto Municipal de Informática, del Ayuntamiento de Barcelona. La gestión de datos de PiJBIM se hará vía el programa NEV. A efectos de llevar un correcto control de los trabajos que se realicen, el encargado de la brigada y el técnico responsable de la EA, serán el responsables de introducir los datos dentro del NEV. Si PiJBIM lo cree oportuno, la EA deberá utilizar este sistema como mecanismo básico de relación con el Ayuntamiento Barcelona. El sistema NEV es el sistema y repositorio único de información que permite la planificación, control y coordinación de los numerosos actores involucrados en el proceso de gestión de las Zonas Verdes, arbolado viario, Juegos Infantiles y Jardineras, facilitando que accedan e interactúen en red a través del sistema NEV. Aunque el NEV es un aplicativo que funciona en soporte PC, en caso de que se utilice una versión aplicable para tabletas u otros dispositivos móviles, la EA deberá utilizar este sistema, sin coste para PiJBIM.

13.5.1 PROCESOS Y FUNCIONALIDADES NEV

 El sistema NEV integra los procesos básicos implicados en el mantenimiento y gestión de los Espacios Verdes:

1) Mantenimiento del inventario a nivel alfanumérico (identificación, información del elemento y de las especies vegetales) ya nivel cartográfico ( coordenadas, dirección, barrio, distrito).

 2) Gestión de las órdenes de trabajo planificadas y puntuales que se deben llevar a cabo.

3) Gestión de los trabajos realizados por los contratistas y de las incidencias detectadas durante el proceso de mantenimiento.

 4) Gestión de los equipos de trabajo y del ámbito de actuación de su competencia.

 5) Indicadores, informes y salidas de información asociadas al servicio.

 6) Gestión del arbolado

Para la gestión del arbolado las funcionalidades principales del sistema NEV que tendrá que utilizar el adjudicatario de acuerdo con los servicios de este contrato se enumeran a continuación:

 a) Consulta del inventario y mantenimiento a nivel alfanumérico.

 b) Actualización de todos los datos del inventario

 c) Facilitar los cambios de cartografía necesarios a, para actualizar el inventario.

 d) Generación y consulta de las órdenes de trabajo planificadas y puntuales.

 e) Consulta de información general: especies, tipo de trabajos, tipo de incidencias …

 f) Revisión e introducción de los trabajos realizados asociados a las órdenes de trabajo

 g) Consulta de los trabajos realizados. h) Indicadores de actividad.

 Toda la información de gestión operativa del servicio, sin exclusión, deberá estar incluida en el repositorio único de información del sistema, de tal forma que, la información de gestión del servicio de la contrata que resida en un sistema propietario y no esté consolidada en el repositorio único, no será considerada como válida por PiJBIM.

El adjudicatario hará uso de la información residente en el sistema de gestión NEV como base para planificar su operativa y los trabajos de mantenimiento sobre los elementos asignados utilizando las herramientas y procedimientos que considere oportunos con el fin de ofrecer la mejor calidad de servicio la. El adjudicatario será responsable de consultar el sistema NEV con la frecuencia suficiente para consultar los nuevos trabajos asignados y proceder a su planificación y ejecución.

 En el caso de cualquier problema con el programa NEV, se deberá informar a PiJBIM, y habrá que disponer de las actuaciones diarias sobre el arbolado (a informar en un plazo máximo de 24 horas), con la fecha de la actuación , el código del árbol, la especie y la localización. Con la obligación de introducir correctamente el NEV posteriormente, los trabajos realizados sobre cada elemento. El adjudicatario será el responsable de la revisión del inventario para que se adecue a la realidad de lo que haya en la calle. Facilitando la información a PiJBIM, para que el departamento de Evaluación introduzca el NEV los cambios necesarios, para tener el inventario actualizado.

La dará la formación obligatoria, entre el momento de la adjudicación y antes de comenzar el contrato. Para que la EA pueda empezar a introducir los datos necesarios una vez empiecen a trabajar. En la formación, deberá asistir el encargado de la brigada de jardinería, responsable de la introducción de datos, y la persona que lo sustituya en funciones en caso de bajas o vacaciones. Además de un técnico de la EA, para garantizar la introducción de datos si el encargado de la brigada y el sustituto, están de baja mientras dura el contrato.

 13.5.2. PROCESO DE ALTA EN EL SISTEMA NEV

 El proveedor deberá aportar los medios logísticos tecnológicos suficientes para la prestación del servicio desde sus instalaciones, siendo los costes de la conexión con el IMI a cargo de la EA. Es responsabilidad del adjudicatario la contratación y mantenimiento de su acceso a Internet así como de disponer de un equipo que soporte este tipo de conexiones y de un ancho de banda suficiente para garantizar una buena prestación del servicio. Para poder utilizar cualquier servicio remoto VPN SSL se deberá cumplir con los siguientes requerimientos: a) Facilitar datos del usuario (DNI, e-mail, etc.) para darlo de alta en el directorio de la IMI. b) Alta en el servicio remoto VSSL del IMI. c) Navegador Internet Explorer 8 o superior. (Habilitar vista de compatibilidad). d) Certificado digital de la IMI CA (Entidad certificadora) y certificado personal en el ordenador. Estos certificados les facilitará el IMI

13.5.3. SOFTWARE ESCRITORIO REMOTO

Es responsabilidad del adjudicatario disponer del personal técnico necesario para la correcta instalación del software y configuración de los equipos que terminan el circuito VPN de su lado y de sus sistemas de seguridad y traslación de direcciones IP (si es necesario ). El IMI genera, valida y entrega los certificados de IMI CA. El Certificado Digital emitido por el IMI CA se utiliza para acceder al servicio de conexión remota al Ayuntamiento de Barcelona mediante VPN. El IMI colaborará en su implantación facilitando los parámetros de configuración y el certificado para el equipo que termina el circuito. Para realizar las tareas requeridas será necesaria la instalación de un software en las estaciones del cliente (este software está garantizado sobre plataformas Windows). Este software permitirá acceder al Natura Espacios Verdes a la sede del IMI. Es responsabilidad del adjudicatario esta instalación y su mantenimiento así como disponer de los equipos que soporten este software. Para cada usuario de la EA sólo se admite una conexión remota. Para facilitar la introducción de datos, la EA deberá tener como mínimo dos usuarios con dos conexiones remotas. Las licencias de software necesarias para llevar a cabo el servicio correrán a cargo del adjudicatario. La empresa contratada será la responsable de custodiar correctamente los certificados digitales entregados por la interconexión segura de redes y de pedir su revocación a la Administración Municipal una vez finalizada la prestación del servicio. Asimismo, será responsable subsidiaria del uso de los certificados entregados a sus empleados por el servicio.

13.5.4. PROPIEDAD INTELECTUAL CONFIDENCIALIDAD Y SEGURIDAD

 El Instituto Municipal de Informática (IMI) del Ayuntamiento de Barcelona ha adoptado como marco de referencia para la Seguridad de los Sistemas de Información el conjunto de buenas prácticas internacionalmente reconocidas que desarrolla la norma ISO-27002: 2005. El IMI, como Organismo Autónomo de carácter administrativo de la Administración Local dependiente del Ayuntamiento de Barcelona, se encuentra sujeto al Principio de Legalidad y pone especial énfasis en el cumplimiento de las obligaciones legales que se derivan de la Ley Orgánica 15/1999 de Protección de Datos de Carácter Personal y del Reglamento que la desarrolla, de la Ley 11/207 de Acceso de los Ciudadanos a los Servicios Públicos, así como del resto del ordenamiento jurídico que sea de aplicación. En cuanto a los aspectos propios de seguridad, cuando por el objeto del contrato sea de aplicación, se tendrá especial cuidado de prever que los productos finales cumplan con lo establecido en el RD 3/ 210 de 8 de enero por el que se regula el Esquema Nacional de Seguridad en el Ámbito de la Administración Electrónica. Las empresas licitadoras se obligan a velar por el cumplimiento de la legislación vigente aplicable al objeto del contrato y especialmente en lo que se refiere a la protección de datos de carácter personal.

 En las diferentes cláusulas de esta sección se hace referencia en el Ayuntamiento de Barcelona, Administración Municipal, PiJBIM e IMI indistintamente. De conformidad a sus estatutos debe entenderse que el IMI actúa a los efectos de este contrato en nombre y representación del Ayuntamiento de Barcelona y de la Administración Municipal, en lo que hace referencia a los archivos, sistemas de información y/ productos protegidos por la propiedad intelectual, propiedad del Ayuntamiento de Barcelona, necesarios para la realización del servicio contratado no presupone en ningún caso la cesión de esta ni su uso sin autorización expresa. La empresa contratada se obliga a no difundir y guardar el más absoluto secreto de toda la información a la que tenga acceso en cumplimiento del presente contrato y en suministrarla sólo al personal autorizado por la Administración Municipal.

La empresa contratada será responsable de las violaciones del deber de secreto que se puedan producir por parte del personal a su cargo. Asimismo, se obliga a aplicar las medidas necesarias para garantizar la eficacia de los principios de mínimo privilegio y necesidad de conocer, por parte del personal participante en el desarrollo del contrato. Una vez finalizado el presente contrato, la EA se compromete a destruir con las garantías de seguridad suficientes o devolver toda la información facilitada por la Administración Municipal, así como cualquier otro producto obtenido como resultado del presente contrato. La empresa contratada se obliga a guardar reserva respecto a los datos o antecedentes que estén relacionados con el objeto del contrato, de los que haya tenido conocimiento con ocasión del contrato. Se prohíbe expresamente el acceso a los datos de carácter personal del Ayuntamiento de Barcelona por parte de la empresa contratada o su personal. Este está obligado al secreto profesional respecto a los datos de carácter personal a los que pueda tener acceso con ocasión del cumplimiento del contrato, obligación que subsiste incluso una vez el contrato se haya extinguido, por finalización de su plazo u objeto , por resolución o por cualquier otra causa legalmente admitida o establecida en este contrato.

La empresa contratada se compromete a velar por la seguridad de los equipos donde se encuentren instalados los programas, bases de datos e información de la Administración Municipal, así como por la seguridad en los canales de comunicación empleados. Por lo tanto, prestará sus servicios guardando estrictamente las medidas de seguridad necesarias, con el fin de evitar la pérdida de información, así como daños, pérdida o deterioro de los programas y bases de datos utilizadas y que son propiedad de la Administración Municipal . La empresa contratada será la responsable de custodiar correctamente los certificados digitales entregados por la interconexión segura de redes y de pedir su revocación una vez finalizada la prestación del servicio. Asimismo, será responsable subsidiaria del uso del certificados personales individuales entregados a sus empleados para el desarrollo del producto o servicio. El adjudicatario proporcionará los datos identificativos que requiera el Ayuntamiento de Barcelona para solicitar y gestionar los certificados de usuario necesarios para la conexión remota a este sistema de forma que se garantice la seguridad en el acceso.

14. PERIODO DE GARANTÍA, MANTENIMIENTO Y TRASPASO

El promotor es el responsable de la buena conservación y el mantenimiento del espacio verde durante el periodo de garantía mínimo de un año a contar desde la recepción favorable y aceptación final de la obra . Si no se pudiera llevar a cabo la plantación de la vegetación para no ser la época adecuada, la recepción de la obra podrá ser favorable condicionada a la plantación, si no hubiera enmiendas graves que hagan un acta desfavorable, pero el mantenimiento del año de garantía de esta vegetación no comenzará hasta que no se proceda a la plantación ya que el objetivo de esta garantía es precisamente la consolidación de la vegetación que comienza con su implantación. Este periodo de garantía y mantenimiento tiene el objeto de garantizar el correcto establecimiento de la vegetación; por esta razón no se aceptarán espacios verdes recién plantados sólo con el objeto de obtener la aceptación final o traspaso a PiJBIM, que podrá rechazarla hacerla efectiva hasta que no se compruebe la buena implantación de la vegetación. Sin embargo, no se aceptarán espacios plantados de nuevo al final del periodo de garantía como resultado de la dejadez o mala gestión del mantenimiento del espacio, ya que el objeto de este periodo de garantía es la implantación de la vegetación utilizada, que como mínimo es de un año. Cuando PiJBIM considere que se ha replantado una parte significativa del espacio en estas condiciones, exigirá la extensión del periodo de garantía para alcanzar el mínimo de un año.

El promotor deberá resolver y subsanar a su cargo cualquier incidencia que pueda producirse durante este plazo, a excepción de los actos vandálicos (Ordenanza del medio ambiente de Barcelona, ​​título 7, artículo 75-9). Para evitar actos vandálicos, de los que el promotor no es responsable, a la finalización de cada obra se pedirá un cierre provisional de la vegetación hasta que arraigue, consolide y haga cobertura. La no instalación de este cierre provisional, o la retirada antes del tiempo suficiente, se entenderá como que el promotor asume el posible vandalismo que la vegetación pudiera sufrir por falta de protección. Los trabajos de mantenimiento y conservación del espacio estarán sujetos a la supervisión de PiJBIM, que deberá recibir los informes mensuales correspondientes por parte del contratista. El informe se enviará por correo electrónico al REP, dentro del período y condiciones establecidas el día de la recepción, para poder hacer un seguimiento correcto del mantenimiento del espacio. Sin este informe y las respuestas favorables, no se podrá realizar el traspaso definitivo a PiJBIM.

14.1. SEGUIMIENTO EN FASE DE GARANTÍA.

 Esta fase o período de mantenimiento de garantía normalmente es de un año y comprende desde la recepción con calificación favorable de la obra hasta el traspaso a PJBIM, es decir, hasta que el mantenimiento pasa a cargo definitivo del instituto municipal . En este periodo mínimo de un año es el promotor el encargado de velar por la adaptación e implantación del verde y su correcto mantenimiento.

Los siguientes aspectos se consideran imprescindibles:

1) Trabajos realizados según Plan de Mantenimiento

2) Adaptación del Plan de Mantenimiento a la realidad del espacio, y medidas de corrección en su caso

3) Incidencias externas al plan detectadas, tales como que una especie no se adapte y tenga que cambiar.

 4) Fotografías de los trabajos (en su caso)

 5) Próximas intervenciones según plano.

Otras propuestas añadidas vinculadas al uso de la ciudadanía del espacio tras la recepción es el vandalismo y mal uso de los espacios que llevan a deterioro anticipados o muerte de los elementos plantados. Entre otros aspectos que serían provechosos de valorar/ / Reponer  durante el año de garantía se pueden destacar:

a) Valoración de reposición de elementos de riego comúnmente afectados como tubo de goteras y difusores aspersores de parterres

b) Reposición de plantas arbustivas pisadas y arranques.

c) Reposición de arbolado dañado sin posibilidad de futuro.

d) Reposición de céspedes y prados añadiendo medidas para evitar repetición de deterioros. PiJBIM acepta que el promotor pueda modificar la geometría del espacio y diseño de la jardinería en función  de que el uso del espacio durante este periodo demuestre errores en su concepción o condiciones cambiantes sobrevenidas de uso por parte de los ciudadanos, pero en este caso se deberá prever un nuevo plazo de garantía

14.2. REPOSICIÓN DE MATERIAL VEGETAL

 Dentro del ámbito de la ejecución de la obra, hay que reponer todas las bajas que se produzcan con vegetales de las mismas características. Estas reposiciones deben ejecutarse en los períodos o estaciones correspondientes, cumpliendo las cláusulas del presente pliego de prescripciones. En el caso de los céspedes, durante el periodo de garantía deben resembrar las zonas donde la germinación no obtenga la densidad idónea según las especificaciones del presente pliego de prescripciones. En la reposición de material vegetal, se consideran incluidas las operaciones siguientes: 1) Retirada y gestión del material vegetal muerto 2) Suministro e implantación del material vegetal de reposición 3) Sustitución del sustrato y acolchado necesario

Durante el año de garantía, se deben llevar a cabo todas las operaciones de mantenimiento necesarias para que la zona ajardinada se mantenga en perfecto estado, según tipologías de vegetación, frecuencias y estacionalidad. Además, habrá que mantener el espacio en condiciones estéticas adecuadas aunque haya vandalismo en la vegetación, por ejemplo sacar la planta pisada, recolocar las tierras y acolchado, etc. para evitar que aumente la superficie vandalizada por un mal estado del espacio en general. Hay que seguir las normas descritas en el presente pliego y, en todos los casos, son de aplicación las NTJ (Normas tecnológicas de jardinería y paisajismo) del Colegio Oficial de Ingenieros Técnicos Agrícolas de Cataluña, actualmente Fundación de la Jardinería y el paisaje. Las tablas adjuntas se detallan las tareas mínimas de mantenimiento a ejecutar durante el año de garantía, e incluso antes de la recepción, a fin de mantener el espacio ajardinado en buen estado de conservación.

14.3. TRASPASO

 El momento del traspaso formaliza el hecho de que la responsabilidad por el mantenimiento del espacio verde corresponde al área de Conservación de PiJBIM. Se realiza mediante una visita in situ para valorar el estado en el que se encuentra la vegetación y la red de riego asociada. Durante este año mínimo de garantía han tenido que haber hecho diferentes visitas de seguimiento entre todos los agentes implicados, pero habrá que comprobar, los últimos quince días de garantía, que el desarrollo de la vegetación y la cobertura vegetal ha sido adecuado. Esta visita será responsabilidad del promotor o constructora quien deberá convocar al REP a esta visita de traspaso y quien deberá velar por que el día de la visita del espacio se encuentre en condiciones óptimas para formalizar el cambio de responsabilidades.

Al final del plazo de garantía el promotor debe asegurar también que las enmiendas reflejadas en el acta de recepción favorable (si hubiera) se han llevado a cabo y que toda la documentación fin de obra está entregada y es correcta. Al momento del traspaso, el acta de recepción debe tener una calificación A. En caso contrario, se entenderá que hay enmiendas a resolver por parte de la obra y no se producirá este traspaso a PiJBIM, siendo el promotor responsable hasta que todo esté resuelto. Una vez comprobado que todo está correcto el REP emitirá un informe de traspaso del espacio y se entenderá así que PiJBIM recibe definitivamente la obra ejecutada y se encarga de su mantenimiento.

15. GESTIÓN DE LOS RESIDUOS PRODUCIDOS EN OBRA

Siempre que sea posible, los proyectos deberán reflejar medidas de economía circular y de descarbonización de la economía para reducir y reciclar los residuos generados en las fases de ejecución y operación. En obras de más de 450.000 €, hay que tratar la gestión de los residuos según una memoria ambiental redactada al efecto. Será un objetivo de todos los proyectos minimizar el transporte de residuos en vertederos o fuera del ámbito de obra y PiJBIM podrá rechazar propuestas que generen residuos que se puedan evitar en fase de obra o de mantenimiento, especialmente plásticos, contaminantes y tóxicos . Para residuos se considerará el conjunto de materiales y productos resultantes de la ejecución de la obra o de la operación del espacio en fase de mantenimiento. Incluye residuos inorgánicos tales como escombros, residuos procedentes de movimientos de tierras, metales, plásticos, maderas tratadas y residuos en general producto de la obra civil. También incluyen los residuos orgánicos como restos de podas, siegas, etc. y otros similares. Para estos últimos en particular, y dentro de los criterios de naturalización de la gestión de los espacios verdes, los proyectos harán previsión de medidas para aprovechar y tratar los residuos orgánicos a los mismos, mediante acciones regenerativas o de gestión ecológica.

15.1. LIMPIEZA

La ejecución de proyectos genera una cantidad considerable de residuos y emisiones de todo tipo, la gestión se trata a la normativa de ambientalización de las obras de la ciudad de Barcelona. Aun así, se producen emisiones locales de polvo y otros materiales deletéreos que se pueden depositar o acumular en superficies diversas alrededor del ámbito de obra, especialmente durante operaciones de movimiento de tierras, corte de materiales duros y otras operaciones. El control y la limpieza de estos residuos y emisiones será responsabilidad del promotor y/o retirada inmediata de todas estas materias del recinto de actuación, siempre según la normativa vigente.

15.2. CONDICIONES DE LA PARTIDA DE OBRA EJECUTADA

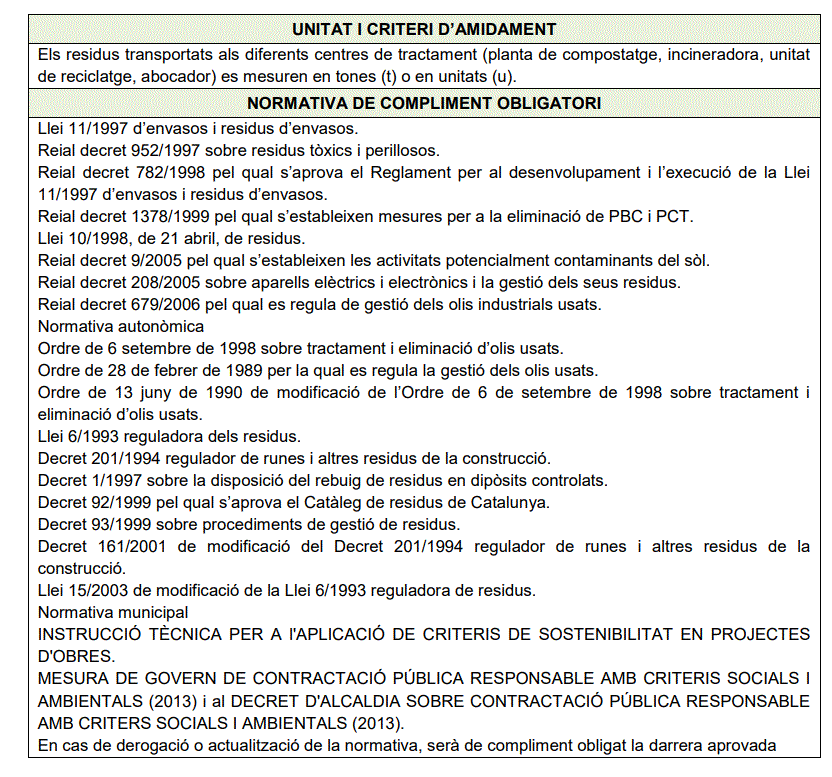

 La empresa adjudicataria de la obra debe presentar los albaranes correspondientes de cada centro de tratamiento, que deben especificar el peso del material vertido. Para poder comprobar la gestión de los materiales considerados residuales, se debe pedir un comprobante que debe indicar el lugar donde se ha depositado el producto, la fecha de recepción, la tipología del material depositado y la cantidad. Los centros receptores de tratamiento deben tener el aval de la Administración.

15.3. CONDICIONES DEL PROCESO DE EJECUCIÓN

 El vertido de los desechos generados se llevará a cabo selectivamente, en función del residuo de que se trate, según la normativa vigente. En caso de movimientos de tierras que por sus características se puedan volver a utilizar, se deben aprovechar en la misma obra, respetando las profundidades de movimientos de tierra para hundir materiales y consultando previamente la dirección facultativa, o bien se almacenarán para darles una utilidad posterior. Según el tipo de residuo recogido, se aplicará un tratamiento diferente:

 1) Compostaje: Proceso biológico de transformación de la materia orgánica en humus. Dentro de este grupo se incluyen restos vegetales lignificados o verdes. También se pueden aprovechar para acciones de regeneración de suelos in situ, dentro de los objetivos de naturalización de los espacios verdes.

2) Reciclaje: Conjunto de operaciones que permiten que productos que ya habían tenido una utilidad puedan ser aprovechados después de una serie de procesos. En este grupo se incluyen el papel, el cartón, el vidrio, las latas, el metal, los envases, etc.

 3) Vertido: Transporte de los productos y recepción definitiva en un vertedero. Dentro de este grupo se incluyen tierras inertes, escombros, neumáticos, maderas y materiales vegetales afectados de enfermedades o plagas.

4) Incineración: Tratamiento que consiste en la aplicación de altas temperaturas a unos determinados productos, mediante un horno crematorio, para transformarlos en cenizas inertes y gases volátiles. Este apartado incluye productos químicos y materiales diversos.

16. SEGURIDAD Y SALUD Y PREVENCIÓN DE RIESGOS LABORALES

Son de aplicación para la seguridad en las obras los preceptos relevantes para trabajos de urbanización presentes en el Real Decreto 55/1986 de 21 de febrero, que establece la obligatoriedad de incluir un estudio de seguridad e higiene en los proyectos de edificación y obras públicas, modificado por el Real Decreto 84/ 1990 de 19 de enero, norma que en cierto modo inspiró el contenido de la Directiva 95/57 / CEE. este Real Decreto incluye en su ámbito de aplicación cualquier obra pública o privada en la que se realicen trabajos de construcción o de ingeniería civil.

 En todas las obras es obligatorio un estudio de seguridad y salud o un estudio básico de seguridad y salud, según el artículo 4 del Real Decreto 1627/1997.

Las obras de jardinería que deben disponer de un estudio de seguridad son las siguientes:

1) Obras con presupuesto de ejecución por contrata mayor o igual a 450.760 €.

2) Obras con duración estimada superior a 30 días laborales, con más de 20 trabajadores punta.

3) Obras donde el volumen de mano de obra estimada, entendiendo como tal la suma de los días de trabajo del total los trabajadores en la obra, sea superior a 500.

4) Las obras de túneles, galerías, redes subterráneas y presas.

5) En todas las obras no incluidas en ninguno de los supuestos previstos en el apartado anterior, el promotor está obligado en la fase de redacción del proyecto a presentar un estudio básico de seguridad y salud.

En todas las obras el contratista está obligado en la fase de ejecución de obra a presentar un Plan de seguridad y salud, (Principios de la acción preventiva, principios generales, expresados ​​en la Ley 31/1995 de 8 de noviembre, artículo 15) el cual evalúa los riesgos y da solución adaptada a su proceso constructivo y sistemas de protecciones colectivas e individuales, siempre cumpliendo dicha normativa. Este plan debe sido aprobado por el técnico designado por el promotor.

La empresa está obligada a aportar a los trabajadores formación, medios de protección colectiva según las condiciones del Plan de seguridad y en cumplimiento de normativa vigente.

Corresponde a cada trabajador velar, según sus posibilidades, por su propia seguridad y salud en el trabajo y por la de aquellas otras personas a las que pueda afectar su actividad profesional. El incumplimiento de estas obligaciones tiene consideración de incumplimiento laboral a los efectos del artículo 58.1 del Estatuto de los trabajadores. de 19 de enero, norma que en cierto modo inspiró el contenido de la Directiva 95

Hay que aclarar que los trabajos de jardinería no se rigen por la normativa aplicable a las obras de urbanización excepto cuando se incluyen en una obra de estas características.

16.1. COORDINACIÓN DE ACTIVIDADES EMPRESARIALES

PiJBIM rige su actividad laboral según la actual Ley 31/1995, de 8 de noviembre, de prevención de riesgos laborales, que adapta al derecho español la Directiva 89/391 / CEC relativa a la aplicación de medidas para promover la mejora de la seguridad y la salud de los trabajadores, especialmente en cuanto a trabajos de mantenimiento de espacios verdes, al tiempo que incorpora parcialmente disposiciones de otras directivas.

El objetivo de esta ley y de este texto es promover la seguridad y la salud de los trabajadores mediante la aplicación de medidas y el desarrollo de las actividades necesarias para la prevención de los riesgos derivados del trabajo.

En referencia a los trabajos de jardinería dentro de obras en espacio público es de aplicación, como en otros el Real Decreto 1627/1997, de 24 de octubre, en el que se procede a la transposición al derecho español de la Directiva 92/57 / CEE sobre las disposiciones mínimas de seguridad y salud en las obras de construcción temporales o móviles. Esta norma también se ocupa de las obligaciones del promotor, del contratista, del subcontratista y los trabajadores autónomos. Se introducen las figuras del coordinador en materia de seguridad y salud durante la elaboración del proyecto de obra y del coordinador en materia de seguridad y salud durante la ejecución de la obra. Hay aclarar que los trabajos de jardinería no se rigen por la normativa aplicable a las obras de urbanización excepto cuando se incluyen a una obra de estas características

El adjudicatario debe tomar todas las medidas necesarias para evitar accidentes y perjuicios  controlando que se trabaje de manera segura i controlando los equipos de protección individual.

Por esto, es un complemento a la normativa sobre prevención de riesgos laborales, entre otras cosas:

1) Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales.

2) Real Decreto 1215/97 de 18 de julio por el que está realizado las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo

3) Real Decreto 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que están las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de Trabajos temporales en altura.

4) Real Decreto 1644/2008, de 10 de octubre, por el que  resultan las normas para la comercialización y puesta en servicio de las máquinas

5) Real Decreto 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual.

6) Real Decreto 374/2001, de 6 de abril sobre la protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo.

7) Real Decreto 255/2003, de 28 de febrero, por el que se aprueba el Reglamento sobre clasificación, envasado y etiquetado de Preparados peligrosos.

8) REACH: normativa de la Agencia de substancies i prepara químicos.

9) Real Decreto 665/1997, de 12 de mayo, por el que se limita la protección de los trabajadores contra los riesgos relacionados con la exposición a agentes cancerígenos durante el trabajo.

Es obligación de promotor y contratistas:

 a) Dar cumplimiento a las disposiciones sobre coordinación de actividades empresariales a que se refiere el artículo 24 de la Ley 31/1995 En materia de cooperación en la aplicación de la normativa sobre prevención de riesgos laborales para el caso de que en el mismo centro de trabajo desarrollen actividades trabajadores de dos o más empresas y/o personal dependiente del Instituto.

 b) Poner en contacto con el departamento de prevención de riesgos laborales, con el fin de formalizar el acta de coordinación de actividades empresariales, una vez presentada toda la documentación necesaria y antes del inicio de la ejecución del contrato.

 c) Nombrar por escrito el/la responsable de seguridad con Parques y Jardines. En el caso de las UTE, ha de haber un único interlocutor

e) Presentar el Registro General de Parques y Jardines, IM, en el plazo máximo de 15 días naturales, a contar desde el siguiente al de la notificación de la adjudicación provisional, la Documentación relativa a prevención de riesgos laborales:

 I. Justificación documental de cómo se organiza la prevención de riesgos en la empresa (copia del contrato con un Servicio de Prevención Ajeno, acta de constitución del Servicio de Prevención Propio, acta de nombramiento de trabajadores designados o documento que acredite la asunción por parte del empresario de la actividad preventiva).

 II. Evaluación de Riesgos SÓLO de las tareas a realizar (NO aceptarán la evaluación de riesgos de la empresa en general)

Planificación de la Actividad Preventiva

 Relación del personal destinado a hacer las tareas objeto de contrato.

 f) De cada trabajador/ a i. y. Certificado de formación

 II. Certificado de información

 III. Certificados de aptitud médica actualizados (no se aceptarán los caducados).

 IV. Registro de entrega de equipos de protección individual

 g) Cualquier modificación del listado del personal, se comunicará y actualizar la documentación. y. Copia del nombramiento y formación del recurso preventivo de cada equipo que trabaja en altura. Si no está toda la documentación en materia preventiva o hay documentación caducada, NO se permitirá desarrollar ninguna actividad empresarial o laboral, sin excepción.

17. ANEXOS

17.4. ANEXO VI – PRODUCTOS FITOSANITARIOS

 17.4.1.-. Ámbito de aplicación El objetivo de las actuaciones a llevar a cabo es la gestión integrada de plagas y enfermedades en todos los casos, y otros asimilables:

1) Control biológico de plagas

2) Tratamientos con endoterapia en árboles y palmeras

3) Tratamientos en forma de riego en árboles y setos

4) Tratamientos dirigidos al ojo y estípite de la palmera con productos biológicos

5) Tratamientos dirigidos al ojo de la palmera con productos químicos 6) Tratamientos dirigidos al ojo y estípite de la palmera con productos químicos

7) tratamientos con atomizador a arbustos, planta vivaz, césped y arbolado

8) Actuaciones de deshierbe

9) Tratamiento productos herbicidas en superficies de arena y alcorques

10) Instalación de duchas en palmeras para los tratamientos

11) Revisiones anuales de las duchas y reparación en su caso 12) Revisiones visuales de las palmeras (sin actuación de poda)

13) Revisiones visuales y mecánicas de las palmeras (con actuación de poda)

 14) Colocación de trampas de captura de insectos

15) Retirada de bolsas de la procesionaria del pino

 16) Otros asimilables.

7.4.2. DESCRIPCION DE LOS METODOS DE LUCHA INTEGRADA

Se da prioridad a las prácticas y los productos que generen menos riesgos ocupacionales y ambientales, tanto para la salud humana como otros seres presentes en el medio ambiente, utilizando los métodos químicos de síntesis como último recurso. Se seguirán las directrices marcadas por la GIP de para controlar las plagas y enfermedades que afecten a los vegetales. Los productos fitosanitarios que utilizar deben tener como máximo la clasificación de nocivo (Xn) para la toxicología humana. Los asesores en GIP realizarán propuestas para el control integrado de plagas, el Documento de Asesoramiento, el Plan de Trabajo y su seguimiento.

 El Documento de Asesoramiento detallará la información que contempla el anexo IX del Real Decreto 1311 / / 2012 y el Plan de Trabajo debe contener los datos detallados en el anexo X del Real Decreto 1311/2012. Igualmente el adjudicatario entregará copia del registro de tratamientos que realice en nuestras zonas donde debe constar la información mencionada en la parte II del anexo III del RD 1311/2012. Toda esta información se debe entregar al responsable de tratamientos fitosanitarios del Área de Control del distrito correspondiente y al departamento. de Control de Plagas.

El asesor indicará al Plan de Trabajo el producto más adecuado para cada caso, pero no se podrá utilizar hasta que el Departamento de Control de Plagas de su conformidad.

En el caso de las palmeras la empresa adjudicataria las deberá inspeccionar en el momento de hacer cualquier tipo de aplicación para detectar posibles síntomas de afectación de la plaga. Cuando la plaga o enfermedad requiera una intervención inmediata, y a criterio del Conservador de la zona, se actuará de forma urgente antes de 48 horas.

Los tratamientos no se realizarán en días de viento y / o lluvia dado el riesgo que puede suponer para las personas en general, así como por la ineficacia del tratamiento. No se realizarán aplicaciones si la velocidad del viento es superior a 10 Km / h. En caso de precipitaciones en las 12 horas siguientes a la aplicación del tratamiento y siendo la pluviometría superior a 15 l / m² / día, se deberá repetir el tratamiento en un plazo máximo de 24 horas.

El operador dispondrá de los elementos necesarios para la correcta conservación y traslado de los organismos vivos, así como las herramientas necesarias para una óptima colocación de estos organismos en los ejemplares arbóreos (ISSL 2.16 Escaleras de mano)

17.4.2.1.TRATAMIENROS EN FORMA DE RIEGO EN ARBOLES Y SETOS VEGETALES

 Las aplicaciones con atomizador y productos fitosanitarios se realizarán cuando no exista ningún otro método eficaz para combatir una plaga o enfermedad o cuando los que se hayan utilizado no hayan dado el resultado esperado. Las aplicaciones en forma de riego se practicarán preferentemente en árboles de 1ª categoría (perímetros <40 cm) y con productos fitosanitarios sistémicos.

17.4.2.2. TRATAMIENTO A LA PROCESIONARIA

La procesionaria del pino es una de las plagas más relevantes dentro del ámbito urbano para ocasionar problemas de salud a las personas y animales de compañía (urticarias). Cuando sea necesario, se deberá hacer un tratamiento preventivo o correctivo de esta plaga, especialmente en los espacios de nueva creación o sujetos a trabajos de mejora que deban abrirse al público después de un tiempo sin seguimiento por parte de PiJBIM . Para el control preventivo de este insecto se harán aplicaciones con cañón en la copa de todos los pinos y cedros de la zona de mantenimiento con «Bacillus thuringiensis». El calendario de tratamiento vendrá determinado por la climatología, de ahí que el operador deberá hacer un seguimiento exhaustivo del arbolado para determinar el momento apropiado de actuación, siendo entre los meses de septiembre y octubre cuando la oruga se encuentra en los primeros estadios larvarios.

17.4.2.3. RETIRADA DE BOLSAS DE LA PROCESIONARIA DEL PINO

 Para el control completo de la plaga de procesionaria se deben retirar las bolsas de la copa de los pinos y cedros afectados. Atendiendo que la bolsa contiene pelos urticantes, el personal que realice la retirada deberá ir debidamente protegido para evitar el contacto (manga larga, guantes, gafas de protección …).

El material recogido deberá ser quemado en centros preparados para este tipo de método de destrucción. Antes de la realización de esta actuación se deberá informar a y aportar el documento acreditativo de la correcta gestión de los residuos y los justificantes de las entregas efectuadas. Después de la actuación, la zona deberá quedar completamente limpia (bolsas, restos vegetales, etc.).

17.4.3. CONTROL BIOLOGICO DE PLAGAS

Atendiendo a las características de este tipo de lucha, se realizarán seguimientos continuados para determinar el nivel de plaga o enfermedad existente en la vegetación tratada y la evolución de actuación de los productos utilizados. Este seguimiento debe plasmarse en un informe anual. Antes de un mes del comienzo de las liberaciones de los insectos beneficiosos o las aplicaciones con productos biológicos, el técnico responsable del control biológico deberá redactar un protocolo, detallando el momento adecuado de realización de la primera suelta o aplicación, las especies y productos a utilizar , el número de individuos a colocar y las dosis, la técnica de suelta y la periodicidad de seguimiento. Este protocolo, además, contemplará la recogida de los datos y la evaluación de los resultados obtenidos. El protocolo será supervisado por el Departamento de Control de Plagas y estará informado en todo momento. Los organismos del control biológico podrán ser utilizados en cualquiera de los elementos vegetales que contemple PiJBIM. La liberación de insectos beneficiosos deberá cumplir las siguientes pautas:

 a) La suelta de los insectos se deberá hacer a los elementos vegetales lo antes posible una vez se hayan recibido de la empresa suministradora.

b) Los elementos de suelta se colocarán en la parte menos expuesta al sol y cerca de las hojas.

c) En el caso de los árboles como mínimo se distribuirá un blíster o una caja de suelta para cada uno.

d) Si el nivel de afectación de la plaga lo requiere se realizarán varias sueltas en un mismo elemento vegetal. Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 299

e) Siempre que exista en el mercado, los elementos de distribución de los insectos beneficiosos que se coloquen en la vegetación serán de material biodegradable o reciclable . En caso de que no lo sean deberán ser retirados inmediatamente después de la afectación de la plaga.

17.4.4. DOSIFICACION

En la tabla siguiente se establece la dosificación orientativa y los insectos beneficiosos que se han de utilizar en algunas de las especies arbóreas:

17.4.5. TRATAMIENTOS CON ENDOTERAPIA

PiJBIM decidirá el sistema de endoterapia a utilizar los espacios verdes. En principio se contempla la utilización de dos sistemas de endoterapia a baja presión: el sistema de micro-infusión con flujo discontinuo y el sistema de inyección directa sin taladro, sin exclusión de otros.

Cuando se hagan tratamientos de larga duración, a la finalización de los tratamientos y antes de final de cada año, el operador deberá entregar un estudio comparativo de los sistemas utilizados. Cuando se produzcan problemas de eficacia en un 5% o más a lo largo del año en el que se haya efectuado los tratamientos de endoterapia, estos no se considerarán como efectivos.

Se deberán seguir los siguientes condicionantes:

a) Se realizará una única aplicación durante la primavera en todas las especies de arbolado excepto en coníferas que se hará en otoño y en las palmeras que se harán dos aplicaciones al año, preferiblemente en la primavera y en otoño, siempre separadas un mínimo de 3 meses entre ellas.

b) Antes de la primera aplicación en palmeras, se hará un tratamiento por inundación en el ojo.

c) Las dosis de aplicación y los productos a utilizar serán los autorizados por el Departamento de Agricultura, Ganadería, Pesca, Alimentación y Medio Natural de la Generalidad de Cataluña en el ámbito de Parques y Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 300 Jardines. La Dirección Facultativa deberá dar su aprobación del producto recomendado para la Empresa Adjudicataria.

d) Se deberá utilizar sustancias translocantes (vehículos) o viales del producto, las que se mezclan con el producto fitosanitario, para conseguir un buen translocación, y evitar la precipitación y la fitotoxicidad.

e) Los tratamientos se realizarán con equipos de trabajo de microinyección y flujo discontinuo. Los equipos de trabajo deberán permitir regular el volumen a inyectar, para poder adecuarlo a cada especie dependiendo de su transpiración y fisiología.

f) Los agujeros que se hagan a los árboles y las palmeras, se realizarán con todas las medidas profilácticas necesarias. Se desinfectará la broca o el inyector entre unidad y unidad tratada, tal y como indica el procedimiento de desinfección de herramientas y maquinaria PSSL 02 ISSL 02.22. Se utilizarán brocas especiales para estos tipos de aplicaciones (brocas para la madera y con el diámetro correspondiente al inyector que se introduce).

g) En función del perímetro del elemento vegetal se realizarán los agujeros que sean necesarios. En el caso de las palmeras si el Departamento de Control de Plagas lo considerase necesario los agujeros deberán hacer justo bajo la valona. Para tapar los agujeros se colocará una válvula antirretorno especialmente diseñada para este tipo de aplicaciones. No deberán tener ninguna parte metálica y será importante que ajusten bien al agujero, a fin de crear una cámara hermética.

h) El equipo deberá estar homologado por la UE.

Los sistemas que utilizar serán los siguientes :

17.4.5.1. SISTEMA DE MICRO-INFUSION CON FLUJO DISCONTINUO

El equipo de trabajo deberá cumplir con los siguientes requisitos:

a) Los tratamientos se realizarán con equipos de trabajo de micro-infusión, y flujo discontinuo.

b) Este equipo deberá funcionar con batería a fin de poder garantizar una fuente de energía estable para el equipo en el momento de la inyección.

c) El equipo debe llevar un sistema de ensabat automático a fin de evitar la inyección de aire al sistema vascular y evitar así problemas de embolismo.

d) El equipo de inyección deberá controlar electrónicamente en todo momento la presión de trabajo que se está ejerciendo en el interior del orificio donde se está aplicando el producto.

e) El equipo deberá tener programada una presión máxima de trabajo y este bloquear la inyección en caso superar esta presión, a fin de evitar daños mecánicos al sistema vascular de la palmera.

f) El equipo debe estar pensado para poder trabajar en el orden de mililitros, a fin de poder administrar la dosis necesaria a cada palmera, estas dosis estarán controladas electrónicamente.

g) Las aplicaciones se realizarán con un equipo que permita ver en todo momento la evolución de la aplicación, este permite al aplicador controlar en tiempo real las contrapresiones y las dosis inyectadas mostrándolas en una pantalla digital.

h) El equipo a tener la capacidad de registrar los datos de los tratamientos (día, hora, dosis, presiones y tiempo de inyección) a fin de poder tener una trazabilidad de la aplicación.

El procedimiento para la realización del tratamiento se hará de la siguiente manera:

a) Se utilizará un único punto de inyección para cada aplicación para minimizar al máximo las heridas. Este se debe realizar en una zona del estípite que esté vascularmente activa.

b) En el tratamiento se inyectará una mezcla de insecticida con un vehicular o emulgente que permita la buena distribución del insecticida partes de la palmera, equilibrando la densidad, el pH y la Conductividad Eléctrica de la mezcla. Además de evitar problemas de fitotoxicidad y la precipitación de la materia activa. Esta mezcla es del 50%, es decir, 50% insecticida y 50% emulgente.

c) A los agujeros se colocará un catéter especialmente diseñado para este tipo de aplicaciones. No deberán tener ninguna parte metálica y es importante que se ajusten bien al agujero para crear una cámara hermética.

d) Una vez colocado el catéter, se inyecta una solución fungicida (5 – 10 ml) para proteger el orificio de la posible entrada de agentes patógenos y, así, evitar pudriciones e infecciones.

e) Para acabar de sellar bien el agujero, al final de la inyección, se aplicará una pasta cicatrizante o masilla de poda.

17.4.5.2. SISTEMA DE INYECCION DIRECTA SIN TALADO

El procedimiento para la realización del tratamiento se hará de la siguiente manera:

 17.4.5.3.PREPARACION DEL INYECTOR

 Preparación del inyector

 a) Colocar el protector por la parte de delante de la aguja y presionar hasta que quede fijada.

b) Quitar los tapones en el inyector e insertar el depósito con agua destilada en el orificio de entrada en la parte superior.

 c) Accionar al menos 5 veces las manijas del inyector para sangrar el aire que pueda haber en el interior del inyector. Es interesante que se ponga el inyector tanto en posición vertical como horizontal para que el aire salga totalmente.

 d) Desconectar el depósito de agua y colocar el que contenga el líquido a inyectar.

 e) Conectar la aguja que hemos preparado anteriormente con el protector en el orificio de salida del inyector situado en la parte de delante. El orificio de salida de la aguja debe mirar hacia arriba.

 f) Accionar dentro de un bote 2 veces las manecillas para que el agua del interior del inyector se sustituye por el líquido de la inyección.

17.4.5.4. INSERCION DEL TACO AL ARBOL

 Inserción del taco al árbol

 a) Revisar el árbol o palmera antes de actuar por si tienen alguna zona dañada o seca en su perímetro. Hacer el reparto de las inyecciones de la forma más equidistante posible. Las inserciones de los tacos se realizarán cada 15 cm de distancia y en la zona más baja del tronco.

b) Insertar el perforador wedglechek por la parte más larga en el punto a realizar el orificio. Esta parte del perforador está preparada para la extracción de un trozo de corteza de las mismas dimensiones del taco. Posteriormente se extrae el aserrado de dentro del perforador.

c) Colocar el taco en la parte más corta del perforador e insertar en el orificio que se ha realizado. El orificio del taco tiene una forma rectangular que debe quedar en posición horizontal.

 d) Insertar manualmente el inyector preparado con la aguja y el protector en el interior del taco hasta que la aguja toque la parte de madera dura.

17.4.5.5.INSSRCION DEL PRODUCTO AL ARBOL

 Inserción del producto al árbol

a)Accionar lenta y progresivamente las manecillas entre 1 y 3 veces en función del tipo del árbol y el producto a aplicar. En caso de que el producto salga por taco deberá introducir más la aguja. Parar la actuación si se observa algún tipo de daño en el árbol

 b) Retirar la aguja dejando el taco como elemento sellador que evite la salida del producto inyectado.

17.4.6. TRATAMIENTOS CON ENDOTERAPIA EN ARBOLES Y PALMERAS

Tratamientos con endoterapia en árboles y palmeras utilizará la endoterapia para la lucha de las siguientes plagas:

a) procesionaria del pino en pinos y cedros (básicamente áreas de juegos infantiles y perros)

b) pulgón en Liriodendron c) tigre del plátano d) galleruca en om e) el rojo de las palmeras (en los casos que no haya acceso con plataforma)

 17.4.7. TRATAMIENTOS DIRIGIDOS AL OJO DE LA PALMERA

En este tipo de tratamientos, en las palmeras canarias habrá mojar completamente el ojo, la base de las hojas haciendo que el caldo se deposite en las axilas de estas y la valona.

 En las Phonenix canariensis de <2.5m, en todas las Phonenix dactylifera, Washington sp. y Trachycarpus fortunei, se debe mojar también el estípite, sobre todo zona de ahijados y raíces adventicias, en caso de tenerlo. Habrá colocar una alcachofa de ducha al final de la manguera para poder hacer un buen reparto del producto.

 Las palmeras más pequeñas de 1.5 m no se tratarán y las que hagan de 1.5-2.5 m se podrán tratar con Perch.

La cantidad de la mezcla por palmera y tratamiento a aportar en el ojo de la palmera debe ser de 20 litros como mínimo, en el caso de Phoenix canariensis, 15 litros en Phoenix dactylifera y Washington sp, y 10 l en Trachycarpus sp .; para el tratamiento del resto de partes de la palmera (estípite y zona basal) se empleará la cantidad que sea necesaria para que quede suficientemente impregnada del caldo. El asesor indicará al plan de trabajo el producto más adecuado para cada caso y el Departamento de Control de Plagas de hará su supervisión. Podemos distinguir diferentes tratamientos según el producto utilizado:

 17.4.7.1. PRODUCTOS BIOLOGICOS

 En el momento de la elaboración de este pliego como producto biológico autorizado para combatir esta plaga sólo consta el nematodo (N) llamado Steinernema carpocapsae. El producto utilizado deberá contener quitosano, pero la podrá decidir si en algún momento la preparación no debe contener este ingrediente. Durante la preparación y aplicación de este producto se deberán seguir las siguientes indicaciones:

 a) Los nematodos se conservarán a temperatura baja, de ahí que se debe mantener esta temperatura hasta el momento que se prepare su disolución con agua en el lugar donde se realizará la aplicación.

 b) La temperatura del agua del depósito debe estar comprendida entre 15ºC y 20ºC.

c) Se agitó constantemente la mezcla para que el producto no precipite. d) Hay que sacar los filtros del equipo de fumigación.

 e) La presión máxima permitida es de 15 bares.

f) Aplicar inmediatamente después de la preparación de la mezcla.

 g) Tratar preferiblemente a primera hora de la mañana o a última hora del día, para evitar las horas de máxima insolación. Para el control del picudo rojo de la palmera se harán 7 aplicaciones anuales y el calendario indicativo es el siguiente:

En cuanto a las aplicaciones con nematodos se harán un total de cinco tratamientos repartidos entre el mes de abril y el mes de octubre. Se realizarán también dos tratamientos al año con la alternancia de insecticidas químicos mezclados con un fungicida sistémico y con un abono foliar, tal como queda detallado en el calendario anterior. En principio las aplicaciones con productos biológicos se realizarán en Phoenix canariensis. Si lo cree necesario se harán también en otras especies de palmeras. Si en el futuro, se autorizara el uso del hongo de Beauveria bassiana, podrá pedir su uso.

17.4.7.2. PRODUCTOS FITOSANITARIOS QUÍMICOS

Los insecticidas utilizados serán los que estén autorizados en el momento de hacer el tratamiento para combatir esta plaga. A los tratamientos insecticidas de primavera y otoño se aplicará un fungicida (F) y el tratamiento de verano aplicará el abono foliar (A) más apropiado para las palmeras. Se deben hacer 5 aplicaciones anuales y el calendario indicativo es el siguiente:

17.4.8. TRATAMIENTOS CON ATOMIZADOR

 17.4.8.1. ARBUSTOS ,PLANTA VIVAZ Y CESPED

Los tratamientos que se realicen en arbustos y en la planta vivaz se realizarán con equipos que permitan reducir la distancia al objetivo del tratamiento y adaptar la distribución del producto a la arquitectura del vegetal. Se deberá utilizar la pistola de aplicación. Las boquillas del equipo deben ser cónicos y se debe trabajar a presiones entre 6 y 12 bar. La velocidad de desplazamiento debe ser entre 2 y 4 Km/h.

 Los tratamientos sobre el césped se deben realizar con las barras con varios pulverizadores. las boquillas deben ser de abanico. La presión debe ser baja, entre 1 y 4 bar. Será necesario disponer de un manómetro visible desde la posición de tratamiento.

17.4.8.2. ARBOLES

Los tratamientos al arbolado se realizarán con equipos cañón-atomizador de media presión, y medio alcance. (20-25 m). En los casos que lo crea oportuno, el departamento de Control de Plagas podrá exigir el uso de la lanza para hacer las aplicaciones al arbolado (árboles de porte pequeño o tratamiento en el tronco).

Para mejorar las aplicaciones por pulverización es conveniente: orientar la salida del producto hacia el objetivo, evitando pérdidas por encima y debajo de éste; disminuir la distancia entre el equipo y el objetivo; utilizar boquillas cónicos de calidad, en buen estado y con presiones entre 6 y 12 bar; y trabajar con velocidades sostenidas evitando pausas.

En la utilización de los cañones de pulverización no es recomendable tratar a una distancia superior a 10 m de el árbol, ya que no se puede controlar la nube de pulverización y se producen pérdidas importantes por deriva.

En algunos casos podrá pedir la alternancia de tratamientos con productos químicos y biológicos, como podría

Fue el caso del tratamiento contra el tigre del plátano donde se podrían alternar aplicaciones de jabón potásico con aplicaciones de nematodos.

Para el tratamiento curativo contra la procesionaria del pino se harán aplicaciones únicamente a la copa de los árboles que tengan bolsas del insecto con un cañón de pulverización. Previamente a la aplicación deberán retirar y eliminar dichas bolsas para que el tratamiento tenga una mayor eficacia.

En todos los casos donde se produzcan reinfestaciones en un 10% o más de la vegetación, en un plazo de 15 días siguientes a la aplicación del tratamiento, este tratamiento se repetirá hasta su erradicación con equipos adicionales.

17.4.9. DESHIERBEEN SUPERFICIES DE ARENA Y ALCORQUES

 Las actuaciones de deshierbe se pueden llevar a cabo en superficies de tierra, en zonas pavimentadas y en alcorques del arbolado, siempre mediante medios manuales o mecánicos, con máquinas de vapor o quemadores. En el caso de hacer tratamientos, los productos deben ser derivados de extractos naturales o similares, deberá dar al su aprobación antes de su uso. Las aplicaciones se harán con boquillas de baja deriva y con campana. 04/17/10. Instalación de «duchas» para tratamientos en palmeras

 Las palmeras, por sus dimensiones, nos condicionan a utilizar vehículos que dispongan de plataforma elevadora. En algunas ocasiones están situadas en lugares donde no hay acceso y para realizar tratamientos en el ojo de la palmera nos obliga a utilizar otros sistemas como podría ser la instalación de un «ducha» fijo o Pliego de prescripciones técnicas para el diseño , la ejecución y la recepción de espacios verdes – PTEV 304 la endoterapia. La instalación de la ducha, su estructura y los materiales utilizados deberán tener la aprobación de PiJBIM.

Este sistema permite realizar los tratamientos desde el suelo, y únicamente se necesitará subir a la palmera en el momento de hacer la instalación y durante la revisión establecida (sistema de trepa), momento en que también se hará alguna reparación si fuera necesario. El operador será la responsable de la colocación y de la revisión de la instalación, así como de la realización de las aplicaciones. Las instalaciones de ducha deberán estar colocadas en el primer mes desde la entrada en vigor del contrato. Entre los 5 y 7 primeros meses desde la instalación de las duchas, habrá que hacer una revisión de la instalación, ajuste y/o reparación, en su caso. Se seguirá el mismo calendario de aplicación y los productos que en los tratamientos por inundación.

17.4.10.1. REVISIONES DE PALMERAS

 PiJBIM determinará las palmeras que deberán ser revisadas anualmente para comprobar la existencia de picudo. Se contemplan dos tipos de revisiones:

a) Inspección visual de todas las partes de palmera que puedan ser susceptibles del ataque del insecto (apartado 1 del Anexo 9).

b) Inspección visual y mecánica. Al igual que el caso anterior añadiendo el golpeado del estípite con martillo (para detectar posibles cavidades y/o restos de serrín o exudaciones), el repelado del estípite, la poda de hojas en su caso, así como el tratamiento de la zona de corte (apartado 1, 2 y 3 del Anexo 9).

17 04/11. COLOCACION Y REVISION DE LAS TRAMPAS DE CAPTURA DE INSECTOS

La colocación de trampas no es un método de control, pero sí que es un método de seguimiento de la plaga. Efectuando un seguimiento metódico mediante la elaboración de curvas de vuelo anuales en una zona concreta se puede determinar el inicio, la duración y la intensidad de vuelo de la plaga. Con esta información se puede establecer el umbral de tolerancia de la plaga y el momento adecuado para realizar el tratamiento. En contemplan las trampas cromáticas, las lumínicas, las atrayentes y las semi-químicas. determinará el fin de colocación de las trampas (trampas de seguimiento o de captura masiva) y el lugar. Atendiendo a la altura que debe situarse la trampa, se deben contemplar los medios necesarios, así como la instalación de la trampa, el seguimiento, la retirada y la elaboración de la curva de vuelo. determinará la frecuencia en la revisión de las trampas, la cual dependerá de la plaga de la que se esté haciendo el seguimiento, del número de capturas, de la situación de la trampa, etc.

04/17/12. CONDICIONES DE EJECUCIÓN

17.4.12.1. PRODUCTOS QUE UTILIZAR

Todos los productos fitosanitarios deberán constar en el registro del «Ministerio de Agricultura y Pesca, Alimentación y Medio Ambiente (Mapam)» para cada plaga a controlar. Estos productos deberán estar autorizados para uso en parques y jardines. El tratamiento fitosanitario que se tenga que realizar en la vegetación variará según el tipo de producto utilizado, de la especie y dimensión del ejemplar al que se aplica, y del tipo de aplicación.

En los casos que crea conveniente, se podrá aplicar la limpieza de las hojas de la vegetación con agua o jabones potásicos o fosfóricos. En caso de tener que realizar la mezcla de más de un producto deberán ser compatibles entre sí y la mezcla deberá ser no fitotóxicos. Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 305 Para asegurar una disponibilidad de productos adecuada a los servicios y cobertura estipulada en el presente pliego, la empresa adjudicataria deberá acreditar que dispone de un almacén de productos fitosanitarios y biocidas dentro del área metropolitana de la ciudad de Barcelona. En caso de no tener de titularidad propia, deberá justificar que los productos se almacenarán en establecimientos autorizados de acuerdo con su categoría, y que estos están dentro del área metropolitana de la ciudad de Barcelona.

 En las aplicaciones se deberá añadir un coadyuvante en caso de que sea necesario o lo solicite. Si en algún momento del proceso de la realización de cualquier actuación vinculada al GIP se decidiera cambiar de producto o metodología de lucha, previamente se comunicará al Dpto de Control de Plagas de y obtener su conformidad. se reserva el derecho de hacer comprobaciones de las dosis y productos utilizados en el caso de que lo crea necesario. El gasto de las analíticas iría a cargo del operador de los productos fitosanitarios y podrá pedir las facturas de compra de cualquiera de los productos utilizados.

17.4.12.2. EQUIPOS DE TRATAMIENTO

Los equipos de aplicaciones deberán tener:

a) La marca CE.

b) Un sistema de seguridad antirretorno en la bomba de carga de agua. De esta forma, cuando se hagan las cargas de agua en las bocas de riego de no existirá el riesgo del retorno de los insecticidas en la red general de agua.

 c) Protegidos todos los elementos móviles: ventiladores, turbinas, correas, etc.

 d) Un indicador de nivel preciso y legible desde el punto de llenado del equipo.

 e) Una lámpara de «warning» (emergencia) y rotatorias, para que puedan ser identificados en zonas de afluencia de público (parques, aceras, etc). Asimismo, llevarán señales de triángulos luminosos de peligro (uno por vehículo), colgados en la parte posterior del mismo, y otro de sentido obligatorio para mayor seguridad.

 f) Un sistema de comunicación acústica – visual, entre el aplicador y el chofer (la cabina), para solicitar la parada del vehículo en caso necesario.

g) Dispositivos que rebajen el nivel de ruidos (insonorizados) y sus niveles no excedan los permitidos por las ordenanzas municipales.

 h) Un manómetro y un regulador de presión para poder regular los caudales suministrados y el tamaño de gota pulverizada

. e) Ausencia de fugas y sistemas antigoteo que eviten cualquier tipo de pérdida o derrame durante el transporte o el tratamiento.

 j) Un depósito de agua para la higiene personal, y de un extintor de polvo ABC.

 k) Un botiquín de primeros auxilios, lava ojos portátil individual con agua limpia para posibles salpicaduras, copia actualizada de cada ficha de seguridad de los productos que se estén aplicando, y los teléfonos de emergencia del Centro especializado o de la Guardia Urbana, así como el del Instituto Nacional de Toxicología, y el Instituto de Toxicología de Barcelona. También será necesario que tengan el teléfono de contacto del responsable de Parques y Jardines del contrato, así como el de la Central de Operaciones, por si hay que hacer una notificación fuera del horario normal de trabajo.

17.4.12.3. HERRAMIENTAS Y MAQUINARIA

La maquinaria y herramientas que se utilizarán para los trabajos de poda serán aquellas que garanticen una mejor calidad de los cortes. En este sentido, no podrá utilizarse como herramienta de poda el hacha, ni las tijeras de recortar bordillos. Asimismo, se autoriza la utilización de tijeras neumáticas y motosierras siempre que los trabajos a realizar así lo requieran. En la subida a árboles y palmeras no deben utilizarse en ningún caso espolones o elementos similares que puedan dañar la corteza o la superficie del estípite.

 Hay que usar máquinas o equipos que garanticen la seguridad del podador y que sean inocuos para los árboles y las palmeras; deben estar debidamente homologados y marcados CE. Para acceder al árbol o palmera, siempre es preferible el uso de elementos externos, como son las plataformas o camiones cesta, y se recomienda tener una altura mínima de 16 en el ámbito d la ciudad de Barcelona. Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 306

Las herramientas de corte deben estar bien afiladas y desinfectadas con formulaciones expresamente autorizadas para la desinfección de herramientas de poda (PSSL 02 ISSL 2:22). Esta desinfección debe hacerse cada vez que se pode un elemento vegetal, y al terminar la jornada. También es recomendable hacer un engrasado de la herramienta utilizada al final de la actuación diaria.

17/13.4  FORMACION Y EXPERIENCIA

El operador debe disponer de un asesor en gestión integrada de plagas, el cual debe estar en posesión de la titulación habilitante, según el artículo 13 del Real Decreto 1.311/2012 El operador deberá presentar documentación conforme el técnico responsable del control biológico ha desarrollado trabajos en jardinería con el uso de este tipo de lucha durante un tiempo superior a 3 años. Se pedirá una formación equivalente Ingeniero Técnico Agrícola, Biólogo, o superior. Los encargados responsables deberán tener el carnet de capacitación de nivel cualificado en manipulación y aplicación de fitosanitarios, otorgado por la Generalitat de Cataluña. Los aplicadores de los tratamientos fitosanitarios dispondrán del carné de aplicador de productos fitosanitarios que proporciona la Generalidad de Cataluña, nivel básico. En caso de cambios en la legislación respecto a los carnés mencionados anteriormente se aplicarán en el momento que sean vigentes.

17/14.4 HORARIO DE TRABAJO

El control biológico, los tratamientos con endoterapia, los tratamientos dirigidos al ojo de la palmera, la instalación y revisión de duchas, la revisión de las palmeras, la colocación de trampas y la retirada de bolsas de procesionaria se realizarán a partir de las 8 horas hasta las 18 horas. En horario nocturno se harán los tratamientos realizados en forma de riego, las aplicaciones con atomizador al arbustos, en la planta vivaz, en el césped y en el arbolado. deberá dar su conformidad si se debe cambiar los horarios de tratamiento establecidos.

 17/15.4 COMUNICACIÓN Y SEÑALIZACIÓN

Para dar cumplimiento al Real Decreto 1311/2012 se informará al ciudadano con 8 días de antelación de cualquiera de los tratamientos que se realicen con productos fitosanitarios y revisiones mediante la página web de Medio Ambiente del Ayuntamiento de Barcelona www.bcn.cat/mediambient dentro del apartado «Espacios Verdes y Biodiversidad». Para hacerlo posible, será necesario que antes del día 20 de cada mes el operador envíe la hoja de tratamientos de productos fitosanitarios que se realizarán el siguiente mes, por semanas, al responsable de los tratamientos fitosanitarios de PiJBIM. Esta persona será la responsable de hacer llegar la documentación al Departamento de Comunicación para colgar esta información en formato PDF en la web. Si hay algún «imprevisto» se debe enviar al menos 10 días antes. En caso de que se haga un tratamiento «urgente» se deberá informar previamente al responsable del área y tener la autorización del Departamento de Control de Plagas.

17/16.4  REQUISITOS GENERALES DE SOSTENIBILIDAD

 PiJBIM tiene implantado un Sistema Integrado de Gestión según las Normas UNE-EN-ISO 14001/04 – UNE-ENISO 9001- i OHSAS 18001

El Sistema de Gestión considera la Prevención de Riesgos, los Aspectos ambientales y los criterios de Calidad de las actividades propias ejecutadas directamente o externalizadas mediante empresas contratadas. En la declaración pública de su Política Medioambiental adopta el compromiso de gestionar con criterios de calidad y sostenibilidad la prestación de los servicios urbanos y el mantenimiento del entorno, por ello se adoptarán con carácter general medidas preventivas basadas en buenas prácticas de gestión medioambiental :

1) evitar vertidos líquidos no deseados,

2) evitar emisiones contaminantes a la atmósfera y ruidos, Pliego de prescripciones técnicas para el diseño, la ejecución y la recepción de espacios verdes – PTEV 307

3) evitar fugas, derrames y contaminación del suelo,

 4) evitar el abandono de cualquier tipo de residuo,

5) la correcta gestión de los residuos definidos como peligrosos.

6) el almacenamiento y manipulación adecuada de productos químicos y mercancías o productos peligrosos,

 7) disponer de un listado actualizado de las sustancias y preparados que utiliza, así como las hojas de seguridad de los catalogados como peligrosos,

8) el uso de contenedores y bidones adecuados, cerrados, señalizados y en buen estado.

En aquellos tratamientos que se realicen en las proximidades de instalaciones de animales, (siempre que se tenga conocimiento de estas), tanto terrestres, acuáticos como aves, deberán extremarse las precauciones y medidas de seguridad, poniendo los medios necesarios para proteger a los animales si así fuera necesario, y verificando previamente las categorías toxicológicas de los productos a utilizar por los animales de referencia. (Mamíferos, Aves, Pescados, e insectos polinizadores). Cuando se realicen tratamientos en plantas acuáticas sobre láminas de agua, estanques, zonas húmedas o palustres, y/o en las proximidades de estas, se extremarán igualmente las precauciones, poniendo los medios necesarios para proteger a los animales si así fuera necesario, y verificando previamente las categorías toxicológicas de los productos a utilizar por los animales de referencia, realizando las pruebas necesarias para una mayor garantía de la fauna acuícola, atendiendo a lo dispuesto en los Capítulos VII y VIII del Real Decreto 1311/ 2012

Antes de hacer cualquier tipo de tratamiento, se hará un cálculo aproximado del gasto del caldo, con el fin de evitar vertidos de productos sobrantes innecesarios (Capítulo IX del Real Decreto 1311/ 2012

Quedan prohibidos los vertidos indiscriminados. Se reutilizarán los productos sobrantes, o bien tendrán la consideración de residuo especial y se tratarán de acuerdo con lo especificado en la legislación vigente y según el PMA 11 Gestión de Residuos en los espacios verdes y presentará un registro del correcto proceso de eliminación de los residuos. En caso contrario se comprobará la posibilidad o no de la compatibilidad (si se debe cambiar de materia activa).

 En el caso de que se tenga que cambiar de materia activa se hará una limpieza de la siguiente manera, se enjuagará el depósito 3 veces con agua corriente y se repartirá su contenido sobre la vegetación de manera homogénea. Nunca se derramará sobre la red de alcantarillado. En caso de derrame de un producto se debe actuar según lo establecido en el «PMA 13 Actuación en caso de emergencia por incendio o derrame» a. Los envases vacíos serán retirados por el operador y eliminados a través del gestor autorizado, según la actual legislación vigente (SIGFITO).

 Se guardará un registro del correcto proceso de eliminación de los residuos. Será de obligado cumplimiento ajustarse a los criterios de gestión medio ambiental de Parques y Jardines de Barcelona I.M., principalmente el referido al «PMA 07 Control Fitosanitario».

FINAL DE LOS PLIEGOS

PTEV 2020

PLEC DE PRESCRIPCIONS TÈCNIQUES PER AL DISSENY, L’EXECUCIÓ I LA RECEPCIÓ D’ESPAIS VERDS

Parcs i Jardins de Barcelona, Institut Municipal, Ajuntament de Barcelona

C/ Torrent de l’Olla 218-220, 08012 Barcelona

http://www.bcn.cat/mediambient
